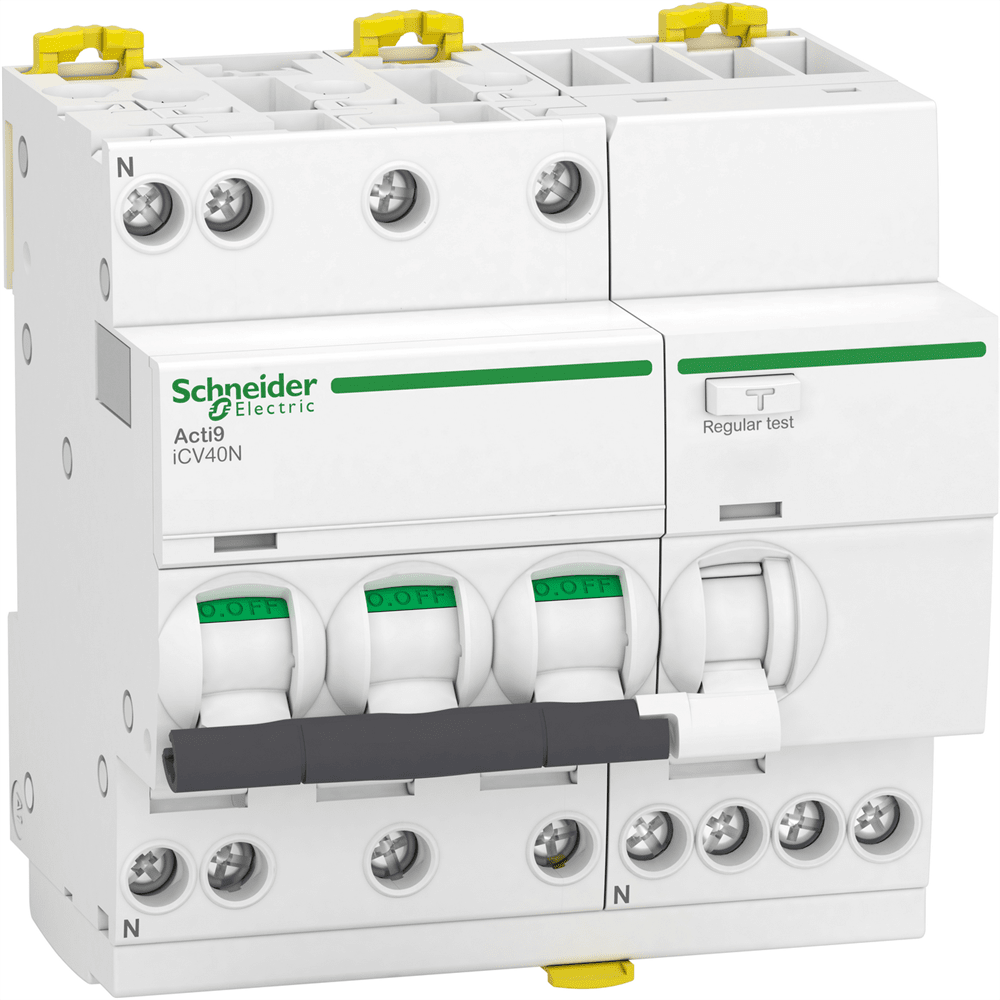

Дифференциальный автомат iCV40, 3P+N, 32А, тип C, 6кА, 30мА, AC A9DE3732
- Описание
- Характеристики
- Видео {{product.videosCount > 0 ? '(' + product.videosCount +')' : ''}}
- Отзывы {{product.reviewsCount > 0 ? '(' + product.reviewsCount +')' : ''}}
Acti9 iCV40 – это автоматический выключатель дифференциального тока (АВДС). Это АВДС с конфигурацией полюсов 3P+N и номинальным током 32A и кривой отключения C. Класс защиты от утечки тока на землю - тип АС с чувствительностью 30 мА. Срабатывание по защите от утечки тока мгновенное. Номинальная отключающая способность Icn 6000 А в соответствии со стандартом МЭК 61009-2-1. АВДС защищает от короткого замыкания, токов перегрузки, поражения электрическим током из-за косвенного и прямого контакта, а также пожара. Его два уникальных индикатора Visitrip сокращают время вмешательства, показывая неисправную схему и быстро определяя тип неисправности. Зеленая полоска VisiSafe гарантирует физическое размыкание контактов, что позволяет безопасно проводить техническое обслуживание. Он обладает электрической износостойкостью до 10 000 циклов и механической износостойкостью до 20 000 циклов. Рабочее напряжение Ue составляет 400 В переменного тока. Номинальное напряжение изоляции Ui составляет 440 В переменного тока. Номинальное импульсное выдерживаемое напряжение Uimp составляет 4 кВ. Частота 50/60 Гц. Предназначен для установки на DIN-рейку. Его ширина составляет 10 модулей по 9 мм. Цвет изделия – белый (RAL9003). Размеры: (Ш) 90 мм х (В) 93 мм х (Г) 73 мм. Вес 500г. Имеет степень защиты IP20. Дифференциальный выключатель имеет степень защиты IP40 при установке в щите в соответствии со стандартом МЭК 60529. Рабочая температура от -5°C до 60°C. Температура хранения от -40 до 85°С.
Технические характеристики
Диапазон: Acti9
Тип изделия или компонента: Автоматический выключатель дифференциального тока (АВДС)
Название продукта: Acti9 iCV40
Масса нетто: 500 г
Цвет: Белый
Тип 1 упаковки: PCE
Количество единиц 8,700 см
Ширина 1 упаковки: 11,500 см
Длина 1 упаковки: 12,500 см
Вес 1 упаковки: 598,000 г
Монтажная опора: DIN-рейка
Способ крепления: Зажимом [Ue] номинальное рабочее напряжение: 400 В переменный ток 50/60 Гц
[Ui] номинальное напряжение изоляции: 440 В переменный ток 50/60 Гц
[Uimp] номинальное импульсное выдерживаемое напряжение: 4 кВ
[In] но туннельного типа Сверху или снизу1…16 мм кв жесткий, Клеммы туннельного типа Сверху или снизу1…10 мм кв гибкий
Количество модулей Ш = 9 мм: 10
Стандарты: МЭК 61009-2-1
Сертификация изделия: CE
Высота:
Высота: 2 упаковки: S03
Количество единиц в 2 упаковке: 16
Высота 2 упаковки: 30,000 см
Ширина 2 упаковки: 30,000 см
Длина 2 упаковки: 40,000 см
Вес 2 упаковки:3 мм
Степень загрязнения: 3
Категория перенапряжения: ІІІ в соответствии с МЭК 60364
Рабочая температура окружающей среды: -5…60 C
Момент затяжки: 2 Н.м Сверху или снизу
Шаг подключения: 18 мм между фазами, 18 мм между фазами, защиты: IP20 в соответствии с МЭК 60529, IP40 (модульный щит) в соответствии с МЭК 60529
Название устройства: iCV40N
Область применения продукта: Распределение
Количество защищенных полюсов: 3
Тип сети: Переменный ток
Технология расцепки C
Отключающая способность: 6000 А Icn на 400 В переменный ток 50/60 Гц в соответствии с МЭК 61009-2-1
Частота сети: 50/60 Гц
Предел магнитного отключения: 5...10 x In
[Ics]0 номинальная x Icn на 400 В переменный ток 50/60 Гц в соответствии с МЭК 61009-2-1
Индикатор положения контакта: Да
Тип управления: Переключатель
Местная сигнализация: Индикация неисправности, Индикатор ВВМК/ВЫКЛ/ВЫКЛ
Совместимость: зубец
Механическая износостойкость: 20000 циклов
Длина зачистки проводов: 14 мм для Сверху или снизу соединения
Защита от утечки тока на землю: Интегрированная
Относительная влажность: 95 % на 55 C
Температура Положение нейтрали: Слева
Класс защиты от утечки тока на землю:Тип АС
Технология отключения дифференциального стр: Независимый от напряжения
Чувствительность к утечке тока: 30 мА
Время выдержки защиты от утечки тока с: Мгновенный
Номинальная включающая и выключающая способность: Idm 3000 EN 61009-2-1, Idm 500 А на 400 В переменный ток 50/60 Гц в соответствии с МЭК 61009-2-1
Электрическая износостойкость: 10000 циклов
Высота над уровнем моря: 2000 м
60947-2
Электромагнитная совместимость: Выдерживаемый импульс 8/20 мкс, 250 A в соответствии с МЭК 61009-1
Класс ограничения: 3 в соответствии с МЭК 61009-2-1
Описание параметров блокировки: Опечатывается, Устройство для установки навесных замков Дополнительный: Исходящий
-
ПроизводительSchneider Electric
-
Номинальный ток (А)32 А
-
Ток утечки (мА)30 мА
-
Количество полюсов (фаз)4 полюса (3 фазы + ноль)
-
Количество модулей5 мод.
-
Отключающая хар-ка (уставка)Тип C
-
Отключающая способность6 кА
-
ТипТип АС
-
Принцип срабатыванияЭлектромеханический
-
Отдельный зажим под гребенкуНету
-
СерияActi9 (Schneider Electric)
-
Страна регистрации брендаФранция
-
Страна происхождения продуктаИспания
