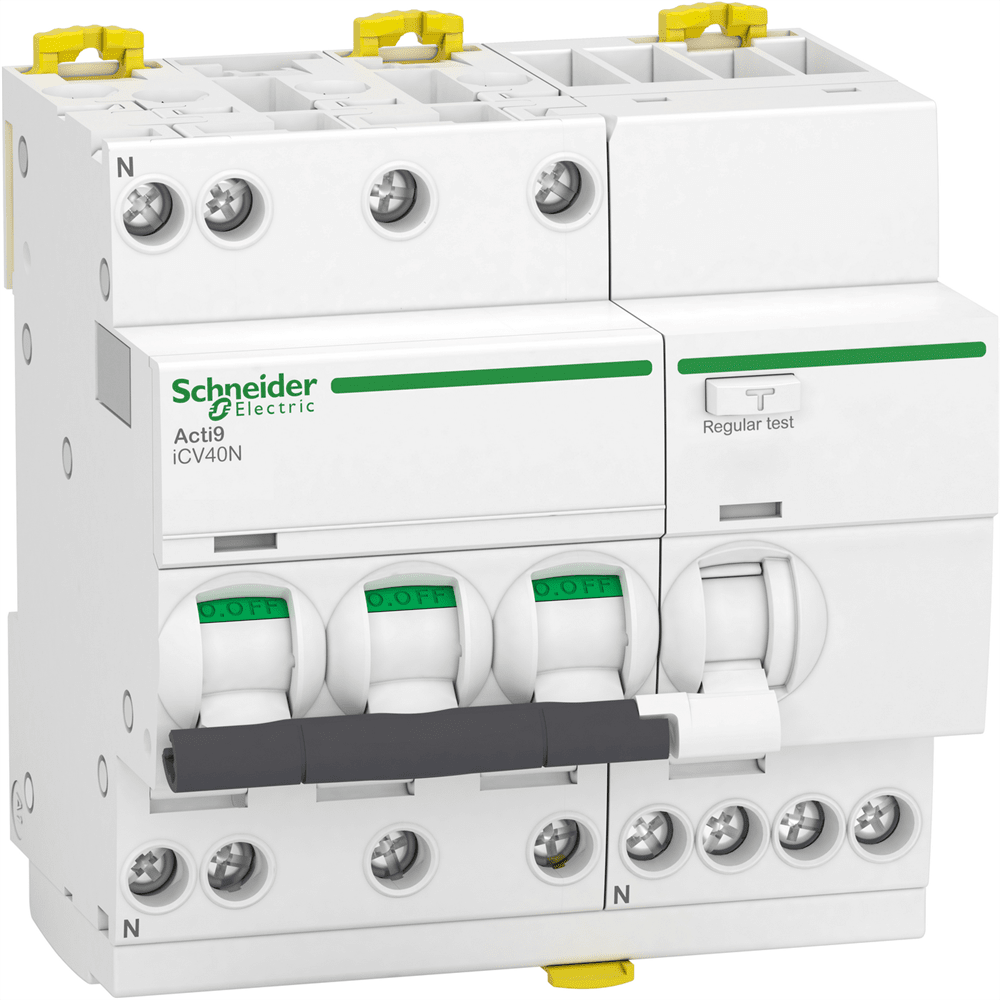

Дифференциальный автомат iCV40, 3P+N, 20А, тип C, 6кА, 30мА, AC A9DE3720
- Описание
- Характеристики
- Видео {{product.videosCount > 0 ? '(' + product.videosCount +')' : ''}}
- Отзывы {{product.reviewsCount > 0 ? '(' + product.reviewsCount +')' : ''}}
Технические характеристики
Диапазон: Acti9
Тип изделия или компонента: Автоматический выключатель дифференциального тока (АВДС)
Название продукта: Acti9 iCV40
Масса нетто: 500 г
Цвет: Белый
Тип 1 упаковки: PCE
Количество единиц 8,8 см
Ширина 1 упаковки: 11,2 см
Длина 1 упаковки: 12,5 см
Вес 1 упаковки: 579,0 г
Монтажная опора: DIN-рейка
Способ крепления: Зажимом
напряжение: 400 В переменный ток 50/60 Гц
[Ui] номинальное напряжение изоляции: 440 В переменный ток 50/60 Гц
[Uimp] номинальное импульсное выдерживаемое напряжение: 4 кВ
[In] номинальный ток: 20 А
снизу1…16 мм кв жесткий, Клеммы туннельного типа Сверху или снизу1…10 мм кв гибкий
Количество модулей Ш = 9 мм: 10
Стандарты: МЭК 61009-2-1
Сертификация изделия: CE
Высота: 93 мм/9 S03
Количество единиц в 2 упаковке: 16
Высота 2 упаковки: 30,0 см
Ширина 2 упаковки: 30,0 см
Длина 2 упаковки: 40,0 см
Вес 2 упаковки: 9,668 кг
3
Категория перенапряжения: ІІІ в соответствии с МЭК 60364
Рабочая температура окружающей среды: -5…60 C
Момент затяжки: 2 Н.м Сверху или снизу
Шаг подключения: 18 мм между фазами, 9 мм между фазой и нейтралью 60529, IP40 (Модульный щит) в соответствии с МЭК 60529
Название устройства: iCV40N
Область применения продукта: Распределение
Количество защищенных полюсов: 3
Тип сети: Переменный ток
Технология расцепителя: Отключаемость: Тепломагнитный/ 6000 А Icn на 400 В переменный ток 50/60 Гц в соответствии с МЭК 61009-2-1
Частота сети: 50/60 Гц
Предел магнитного отключения: 5...10 x In
[Ics] номинальная рабочая способность отключен: 0 ток 50/60 Гц в соответствии с МЭК 61009-2-1
Индикатор положения контакта: Да
Тип управления: Переключатель
Местная сигнализация: Индикатор ВКЛ/ВЫК, Индикация неисправности
Совместимость гребенчатых шин и распределительных> износостойкость: 20000 циклов
Длина зачистки проводов: 14 мм для Сверху или снизу соединения
Защита от утечки тока на землю: Интегрированная
Относительная влажность: 95 % на 55 C
Температура окружающего воздуха: Слева
Класс защиты от утечки тока на землю:Тип АС
Технология отключения дифференциального стр: Независимый от напряжения
Чувствительность к утечке тока: 30 мА
Время выдержки защиты от утечки тока с: Мгновенный
Номинальная включающая и выключающая способность: Idm 3000 EN 61009-2-1, Idm 500 А на 400 В переменный ток 50/60 Гц в соответствии с МЭК 61009-2-1
Электрическая износостойкость: 20000 циклов
Высота над уровнем моря: 2000 м
60947-2
Электромагнитная совместимость: Выдерживаемый импульс 8/20 мкс, 250 A в соответствии с МЭК 61009-1
Класс ограничения: 3 в соответствии с МЭК 61009-2-1
Описание параметров блокировки: Устройство для установки навесных замков, Опечатывается Дополнительный: Исходящий
-
ПроизводительSchneider Electric
-
Номинальный ток (А)20 А
-
Ток утечки (мА)30 мА
-
Количество полюсов (фаз)4 полюса (3 фазы + ноль)
-
Количество модулей5 мод.
-
Отключающая хар-ка (уставка)Тип C
-
Отключающая способность6 кА
-
ТипТип АС
-
Принцип срабатыванияЭлектромеханический
-
Отдельный зажим под гребенкуНету
-
СерияActi9 (Schneider Electric)
-
Страна регистрации брендаФранция
-
Страна происхождения продуктаИспания
