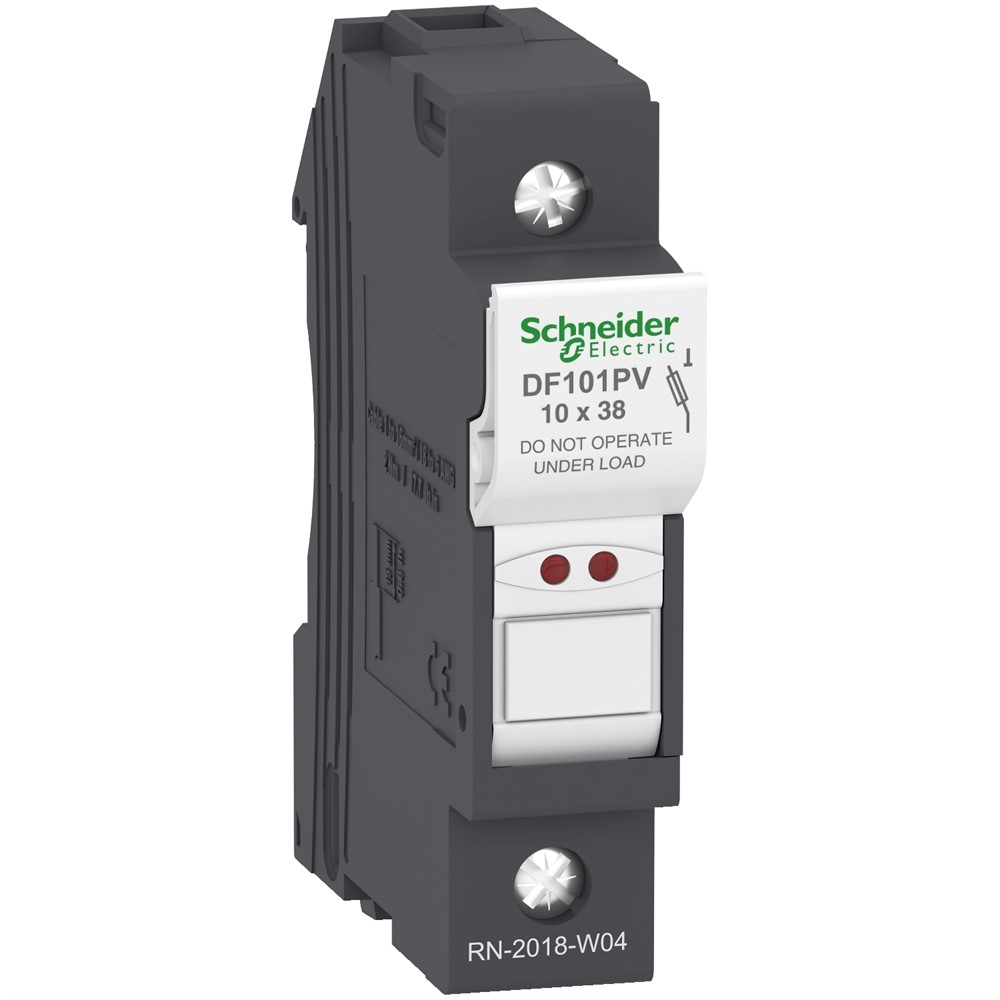

Держатель предохранителя 10x38, 1P, 1000VDC для солнечных станций DF101PV

Модульный держатель предохранителя TeSys DF предназначен для защиты фотоэлектрических систем с номинальным током до 32 А и напряжением до 1000 В постоянного тока. Устройство рассчитано на использование с плавкими вставками размером 10?38 мм, номиналом до 32 А и мощностью рассеивания до 3 Вт. Держатель занимает 1 модуль (ширина 17,5 мм) и устанавливается на DIN-рейку 35 мм. Устройство имеет 1 полюс (1P) и оснащено винтовыми зажимами для подключения проводов сечением 1–16 мм? (жесткий) или 1–16 мм? (гибкий).

Держатель соответствует категории применения DC-20B согласно IEC 60947-3 и выдерживает ток короткого замыкания до 120 кА при 400/500 В переменного тока и до 100 кА при 600 В постоянного тока. Устройство сертифицировано по стандартам UL, CSA, IEC. Рабочая температура — от -40 до +70°C (с снижением выше 20°C). Степень защиты — IP20. В комплекте поставляется 12 штук. Вес нетто — 0,042 кг. Цвет — серый. Страна производства — Тунис.

Технические характеристики держателя предохранителя TeSys DF DF101PV

Артикул: DF101PV
Производитель: Schneider Electric
Серия: TeSys DF
Тип изделия: держатель предохранителя
Количество полюсов: 1P
Номинальный рабочий ток Ie: 32 А
Максимальное рабочее напряжение Ue: 1000 В постоянного тока
Размер предохранителя: 10 ? 38 мм
Тип предохранителя: 0–32 А, gG / 0–32 А, аМ
Стойкость к току КЗ: 120 кА (400/500 В перем. тока) / 100 кА (600 В пост. тока)
Категория применения: DC-20B (согласно IEC 60947-3)
Категория перенапряжения: III
Импульсное выдерживаемое напряжение Uimp: 6 кВ
Тип клемм: винтовые зажимы
Сечение подключаемых проводов: 1–16 мм? (жесткий) / 1–16 мм? (гибкий)
Момент затяжки: 2 Н·м (отвертка PZ2 или плоская 5,5 мм)
Монтаж: на DIN-рейку 35 мм
Ширина: 17,5 мм
Габариты (Ш ? В ? Г): 17,5 ? 79,5 ? 61 мм
Масса нетто: 0,042 кг
Степень защиты: IP20
Рабочая температура: от -40 до +70°C (с снижением выше 20°C)
Температура хранения: от -40 до +70°C
Вогнестойкость: 960°C (согласно IEC 60695-2-1)
Стандарты: IEC 60269-2, UL 4248-1, UL 4248-19, CSA C22.2 No 4248-1, CSA C22.2 No 4248-19
Сертификация: UL, CSA, IEC
Количество в комплекте: 12 шт.
Страна производства: Тунис
