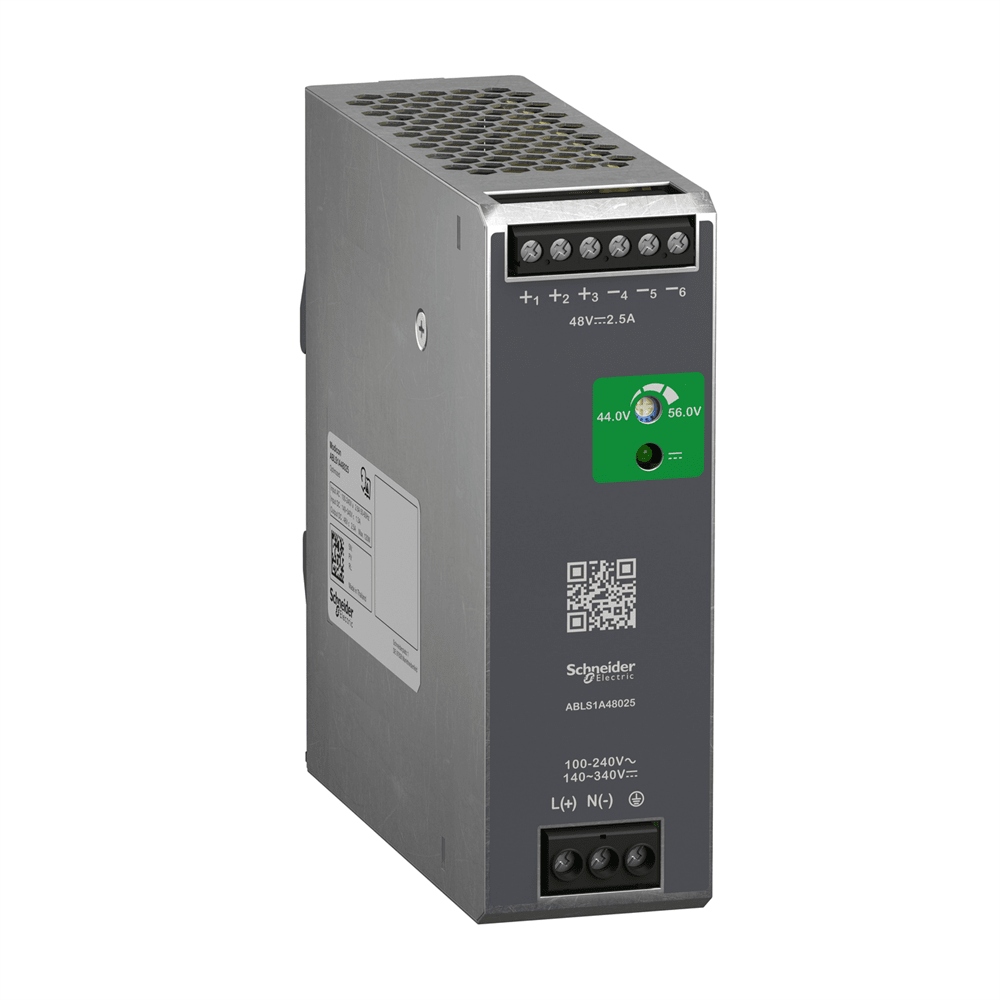

Блок питания оптимизированный 1ф 48В 2.5A ABLS1A48025
- Описание
- Характеристики
- Видео {{product.videosCount > 0 ? '(' + product.videosCount +')' : ''}}
- Отзывы {{product.reviewsCount > 0 ? '(' + product.reviewsCount +')' : ''}}
Это оптимизированный блок питания ABLS с регулируемым импульсным режимом (SMPS) подаёт напряжение постоянного тока. Номинальное входное напряжение от 100 В до 240 В переменного тока и от 140 В до 340 В постоянного тока, номинальный выходной ток 2.5 А при 48 В постоянного тока и номинальную выходную мощность 120 Вт. Подходит для питания постоянным напряжением, необходимым в таких областях как транспортировка, упаковка, управление, пищевая промышленность, горнодобывающая промышленность, нефтегазовая промышленность и водоснабжение. Устанавливается на DIN-рейку или крепится винтами. Ширина 40 мм, высота 123,6 мм, глубина 117. 6 мм. Обеспечивает защиту от перегрузок и коротких замыканий с автоматическим перезапуском после устранения источника перегрузки/короткого замыкания. Вес – 0,550 кг. Соответствует стандартам EN62368-1, ENIEC61010-1/2-201, ENIEC61204-3, EN61000-6-1/2/3/4, EN61000-3-2-3, UL62368-1, UL61010-2-201/-1. 2No62368-1/No61010-2-201/No61010-1 и сертифицированный CE, CUL, RCM, CBscheme. Для защиты рекомендуется использовать миниатюрные выключатели Acti9 iC60. Тип защиты – кривая С или 13А. На передней панели есть светодиод, указывающий наличие выходного напряжения постоянного тока, а также QR-код для доступа к последней технической документации. Устанавливается как в шкафах, так и промышленных панелях, закрепляя на DIN-рейке. Разработанные для простых машин, модульные источники питания в первую очередь ценят свою чрезвычайную компактность.
Технические характеристики
Серия продукта: Modicon Power Supply
Тип изделия или компонента: Источник питания
Масса нетто: 0,55 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 5,1 см
Ширина 1 упаковки: 17,9 см
Вес 1 упаковки: 690 г
Монтажная опора: DIN-рейка 35х15 рейка в соответствии с МЭК 60715, DIN-рейка 35х7.5 рейка в соответствии с МЭК 60715, Двухпрофильная DIN-рей: 0.5...4 мм кв, (AWG 20...AWG 12) без наконечника проволоки для выхода, Винтовое соединение: 0.5...2.5 мм кв, (AWG 20...AWG 14) с наконечником для проволоки для выхода, Винтовое соединение: 0.75...4 мм кв., AWG 2 Винтовое соединение: 0.75...4 мм кв, (AWG 18...AWG 12) с наконечником для проволоки для входа Стандарты: МЭК 62368-1, МЭК 61204-3, МЭК 61000-6-1, МЭК 61000-6-2 61000-6-4, МЭК 61000-3-2, EN 61000-3-3, UL 62368-1, CSA C22.2 № 62368-1, UL 508, CSA C22.2 № 107.1, МЭК 62368-1< номенклатуры cUL, Признано в номенклатуре cUL, RCM, Схема CB, EAC, KC
Высота: 123,6 мм
Ширина: 40 мм
Тип 2 упаковки: S03
Количество единиц в 2 упаковке: 13<2/2 Высота: 30 см
Длина 2 упаковки: 40 см
Вес 2 упаковки: 9,734 кг
Глубина: 117,6 мм
Степень загрязнения: 2
Категория перенапряжения: II
Рабочая температура окружающей среды0-20 A < 2000 м, -10…40 C без снижения номинальных характеристик монтажное положение A 115 В переменного тока < 2000 м, -10…50 C без снижения номинальных характеристик монтажное положение A 230 В переменного тока < 2000 м, 40…70 C со снижением тока на 1,67 % 2000 м, 50…70 C со снижением тока на 2,5 % на C монтажное положение A 230 В переменного тока < 2000 м
Материал корпуса: Алюминий
Степень защиты: IP20
Высота над уровнем моря: < 5000 m
Тип источника питания: Регулируемый режим переключения
Максимальный пусковой ток: 30,0 А на 115 В, 60,0 А на 230 В
Выходное напряжение: 48 В постоянный ток
Виброустойчивость: 3 мм (f= 2…9 Г2) м/с? (f= 9…200 Гц) в соответствии с МЭК 60068-2-6
Максимальный ток утечки: 1 мА 240 В переменный ток
Потребление тока: < 2.5 A 115 В переменный ток, < 1.4 A 230 В переменный ток, < 1 . низковольтное напряжение в соответствии с МЭК 60950-1.Безопасное низковольтное напряжение в соответствии с МЭК 60364-4-41
Светодиодный индикатор состояния: 1 светодиод (зеленый) выходное напряжение
Электрическая прочность изоляции: 3000 В переменный ток от входа до выхода изоляция<1/ 1 мс
Номинальная мощность [Вт]: 120 В
Класс защиты от поражения электрическим током: Класс I
Исходное соединение: Параллельное
Выходной ток источника питания: 2,5 А
Коэффициент полезного действия: 85 % на 115 В AC2,3 Встроенный предохранитель (не взаимозаменяемый) 4 А, Внешняя защита (рекомендуется) 20 А Кривая C, Внешняя защита (рекомендуется) 13 А Кривая C
Стабилизация входного напряжения и нагруженный: < 0.5 % на От 0 до 100% нагрузки на 25 C, < C
Время выдержки: > 20 мс 115 В переменный ток, > 40 мс 230 В переменный ток
Тип защиты выхода: От перегрузки и коротких замыканий, технология защиты: автоматический сброс, От перегрева, технология защиты: ручной сброс, От перенапряжения,/язык [MTBF]: 700000 ч на 25 C, полная нагрузка в соответствии с SR 332
Номинальное входное напряжение: 100...240 В AC однофазный, 100...240 В AC фаза на фазу, 140...340 В поток 1,5 1,5 0,45 на 230 В переменный ток
Регулировка выходного напряжения: 44...56 В
предел входного напряжения: 85...264 В переменный ток без понижения температуры, 120...375 В постоянный ток без понижения температуры, 85…120 В постоянный ток с понижением температур
Вариативная опция: Оптимизированный
Номинальная частота сети: 50…60 Гц
Совместимость с сетевыми системами: TN, TT, ИТ
Время включения: < 1 с
Запуск с емкостной нагрузкой: 4000 мкФ
Service life: магнит Устойчивость к электростатическим разрядам - ??уровень теста: 8 кВ (контактный разряд) в соответствии с МЭК 61000-4-2, Устойчивость к электростатическим разрядам - ??уровень теста: 15 кВ (выхлоп) в соответствии с МЭК 61000-4-2, Устойчивость к радиочастотным помехам. в соответствии с МЭК 61000-4-3, Устойчивость к радиочастотным помехам - уровень теста: 5 В/м (2...2,7 ГГц) в соответствии с МЭК 61000-4-3, Устойчивость к радиочастотным помехам - уровень теста: 5 В/м (2.7...6 GHz) в соответствии с МЭК41 процессов - уровень теста: 4 кВ (на вход-выход) согласно МЭК 61000-4-4, Тест на устойчивость к перенапряжению - уровень теста: 4 кВ (между источником питания и заземлением) в соответствии с МЭК 61000-4-5, Тест на устойчивость к перенапряжению 61000-4-5, Устойчивость к радиочастотным помехам - уровень теста:15 В (0,15...80 MГц) в соответствии с МЭК 61000-4-6, Устойчивость к магнитным полям - уровень теста: 30 А/м (50...60 Гц) в соответствии с МЭК 61000-4-8, Устойчивость к перепадам напряжения в соответствии с МЭК 61000-4 55016-2-3, Предел для помех от оков гармоник в соответствии с МЭК 61000-3-2, в соответствии с EN 55016-1-2, в соответствии с EN 55016-2-1
Электромагнитная эмиссия: Приведены помехи в соответствии с МЭК 61000-6-3, 61000-6-4
-
ПроизводительSchneider Electric
-
Тип изделияБлок питания
-
Конструктивное исполнениеОткрытый
-
Способ монтажаНа din-рейку
-
Входное напряжение (В)100 - 240 В
-
Выходное напряжение (В)48 В
-
Мощность (Вт)120 Вт
-
Материал корпусаПластик
-
Степень пылевлагозащиты IPIP20
-
СерияModicon Power Supply (Schneider Electric)
-
Страна регистрации брендаФранция
-
Страна происхождения продуктаГермания
