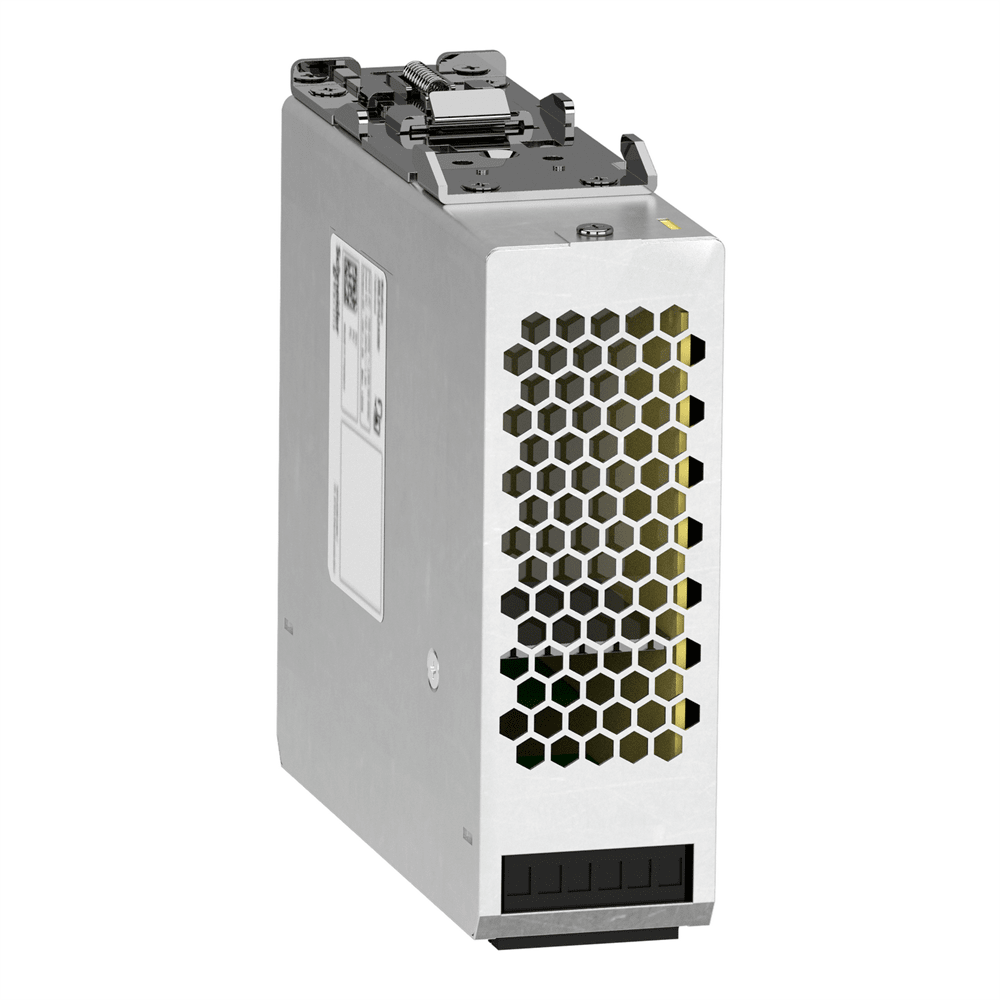

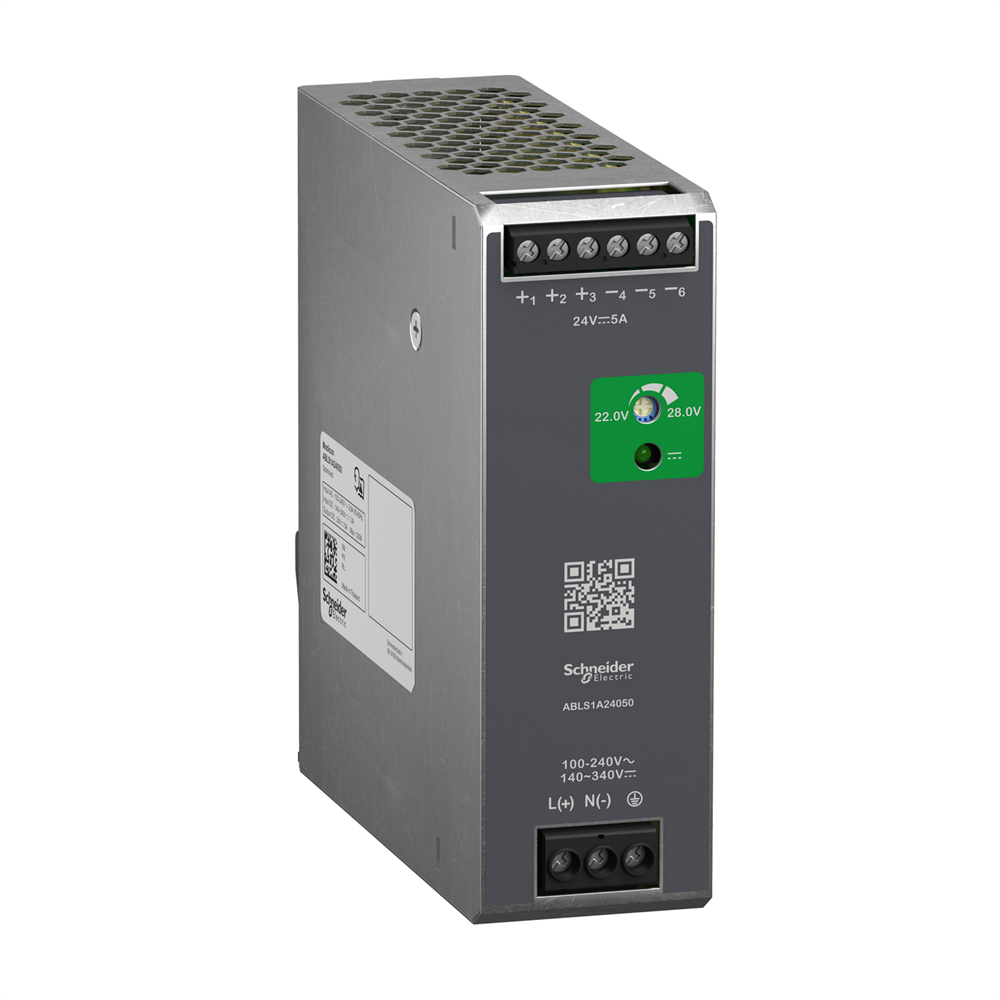

Блок питания оптимизированный 1ф 24В 5A ABLS1A24050
- Описание
- Характеристики
- Видео {{product.videosCount > 0 ? '(' + product.videosCount +')' : ''}}
- Отзывы {{product.reviewsCount > 0 ? '(' + product.reviewsCount +')' : ''}}
Это оптимизированный блок питания ABLS с регулируемым импульсным режимом (SMPS) подаёт напряжение постоянного тока. Номинальное входное напряжение от 100 В до 240 В переменного тока и от 140 В до 340 В постоянного тока, номинальный выходной ток 5 А при 24 В постоянного тока и номинальную выходную мощность 120 Вт. Подходит для питания постоянным напряжением, необходимым в таких областях как транспортировка, упаковка, управление, пищевая промышленность, горнодобывающая промышленность, нефтегазовая промышленность и водоснабжение. Устанавливается на DIN-рейку или крепится винтами. Ширина 40 мм, высота 123,6 мм, глубина 117. 6 мм. Обеспечивает защиту от перегрузок и коротких замыканий с автоматическим перезапуском после устранения источника перегрузки/короткого замыкания. Вес – 0,550 кг. Соответствует стандартам EN62368-1, ENIEC61010-1/2-201, ENIEC61204-3, EN61000-6-1/2/3/4, EN61000-3-2-3, UL62368-1, UL61010-2-201/-1. 2No62368-1/No61010-2-201/No61010-1 и сертифицированный CE, CUL, RCM, CBscheme. Для защиты рекомендуется использовать миниатюрные выключатели Acti9 iC60. Тип защиты – 16А, кривая С или 13А. На передней панели есть светодиод, указывающий наличие выходного напряжения постоянного тока, а также QR-код для доступа к последней технической документации. Устанавливается как в шкафах, так и промышленных панелях, закрепляя на DIN-рейке. Разработанные для простых машин, модульные источники питания в первую очередь ценят свою чрезвычайную компактность.
Технические характеристики
Серия продукта: Modicon Power Supply
Тип изделия или компонента: Источник питания
Масса нетто: 0,55 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 5,001 см
Длина 1 упаковки: 18,000 см
Вес 1 упаковки: 696,000 г
Монтажная опора: DIN-рейка 35х15 рейка в соответствии с МЭК 60715, DIN-рейка 35х7.5 рейка в соответствии с МЭК 60715 Винтовое соединение: 0.5...4 мм кв, (AWG 20...AWG 12) без наконечника проволоки для выхода, Винтовое соединение: 0.5...2.5 мм кв, (AWG 20...AWG 14) с наконечником для проволоки для выхода, Винтовое соединение: 0.75... наконечника проволоки для входа, Винтовое соединение: 0.75...4 мм кв, (AWG 18...AWG 12) с наконечником для проволоки для входа
Стандарты: МЭК 62368-1, МЭК 61204-3, МЭК 61000-6-2, МЭК 61000-6-3, МЭК 61000-6-4, МЭК 61000-3-2, EN 61000-3-3, UL 62368-1, CSA C22.2 № 62368-1, UL 508, CSA C22.2 № 102. изделия: CE, Включено в номенклатуру cUL, Признано в номенклатуре cUL, RCM, Схема CB, EAC, KC
Высота: 123,6 мм
Ширина: 40 мм
Тип 2 упаковки: S03
Количество единиц в 2 упаковке 30,000 см
Ширина 2 упаковки: 30,000 см
Длина 2 упаковки: 40,000 см
Вес 2 упаковки: 9,468 кг
Тип 3 упаковки: P12
Количество единиц в 3 упаковке: 0 0 см
Ширина 3 упаковки: 80,000 см
Длина 3 упаковки: 120,000 см
Вес 3 упаковки: 239,232 кг
Глубина: 117,6 мм
Степень загрязнения: 2
-20…-10 C со снижением тока на 2 % на C монтажное положение A < 2000 м, -10…40 C без снижения номинальных характеристик монтажное положение A 115 В переменного тока < 2000 м, -10…50 C без снижения номинальных характеристик монтажное положение A 230 В переменного тока < 20 1,67 % на C монтажное положение A 115 В переменного тока < 2000 м, 50…70 C со снижением тока на 2,5 % на C монтажное положение A 230 В переменного тока < 2000 м
Материал корпуса: Алюминий
Степень защиты: IP0 m
Рассеиваемая мощность [Вт]: 25 В
Тип источника питания: Регулируемый режим переключения
Максимальный пусковой ток: 30,0 А на 115 В, 60,0 А на 230 В
Выходное напряжение: 24 В постоянный ток
Гц) в соответствии с МЭК 60068-2-6, 10 м/с? (f= 9…200 Гц) в соответствии с МЭК 60068-2-6
Максимальный ток утечки: 1 мА 240 В переменный ток Потребление тока: < 2.5 A 115 В переменный.4 A 230 В переменный ток, < 1.3 A 140 В DC
Питание: Безопасное низковольтное напряжение в соответствии с МЭК 60950-1, Безопасное низковольтное напряжение в соответствии с МЭК 60204-1, Безопасное низковольтное напряжение в соответствии с МЭК 441 индикатор состояния: 1 светодиод (зеленый) выходное напряжение
Электрическая прочность изоляции: 3000 В переменный ток от входа к выходу изоляция
Ударопрочность: 150 м/с? для 11 мс
Номинальная мощность [Вт]:/1 I
Исходное соединение: Параллельное, Последовательный
Выходной ток источника питания: 5 А
Коэффициент полезного действия: 85 % на 115 В AC, 88 % на 230 В AC
Тип защиты входа: Встроенный предохранитель (не взаимозаменяемый) C, Внешняя защита (рекомендуется) 13 А Кривая C
Стабилизация входного напряжения и нагружена: < 0.5 % на От 0 до 100% нагрузки на 25 C, < 1 % на полный диапазон напряжения в линии на 25 C
Время выдержки: > 20 мс 1 ток
Тип защиты выхода: От перегрузки и коротких замыканий, технология защиты: автоматический сброс, От перегрева, технология защиты: ручной сброс, От перенапряжения, технология защиты: ручной сброс
Среднее время безотказной работы [MTBF]: 700000 ч на 35 входное напряжение: 100...240 В AC однофазный, 100...240 В AC фаза на фазу, 140...340 В постоянный ток Коэффициент мощности: 0,55 на 115 В переменный ток, 0,45 на 230 В переменный ток<2/8 входного напряжения: 85...264 В переменный ток без понижения температуры, 120...375 В постоянный ток без понижения температуры, 85...120 В постоянный ток с понижением температуры
Остаточная пульсация: < 120 мВ
Вариативная опция: Оптимизированный
Номинальная
сетевыми системами: TN, TT, ИТ
Время включения: < 1 с
Запуск с емкостной нагрузкой: 8000 мкФ
Service life: 10 лет(годы)
Электромагнитная стойкость: Устойчивость к электростатическим разрядам - ??уровень теста: 8 кВ (кон 61000-4-2, Устойчивость к электростатическим разрядам - ??уровень теста: 15 кВ (выхлоп) в соответствии с МЭК 61000-4-2, Устойчивость к радиочастотным помехам - уровень теста: 15 В/м (80 МГц...2 ГГц) в соответствии с МЭК 63000-4: 5 В/м (2...2,7 ГГц) в соответствии с МЭК 61000-4-3, Устойчивость к радиочастотным помехам - уровень теста: 5 В/м (2.7...6 GHz) в соответствии с МЭК 61000-4-3, Устойчивость к быстрым переходным процессам - к тесту: 4 кВ (4 кВ) 61000-4-4, Тест на устойчивость к перенапряжению - уровень теста:4 кВ (между источником питания и заземлением) в соответствии с МЭК 61000-4-5, Тест на устойчивость к перенапряжению - уровень теста: 3 кВ (между фазами) в соответствии с МЭК 61000-4-5, Устойчивость к радиочастотным помехам - уровень теста: 15 В (0,15... 61000-4-6, Устойчивость к магнитным полям - уровень теста: 30 А/м (50...60 Гц) в соответствии с МЭК 61000-4-8, Устойчивость к перепадам напряжения в соответствии с МЭК 61000-4-11, Излучение возмущающего поля в соответствии с EN 55 МЭК 61000-3-2, в соответствии с EN 55016-1-2, в соответствии с EN 55016-2-1
Электромагнитная эмиссия: Приведены помехи в соответствии с МЭК 61000-6-3, Излучаемые помехи в соответствии с МЭК 61000-6-4
-
ПроизводительSchneider Electric
-
Тип изделияБлок питания
-
Конструктивное исполнениеОткрытый
-
Способ монтажаНа din-рейку
-
Входное напряжение (В)100 - 240 В
-
Выходное напряжение (В)24 В
-
Мощность (Вт)120 Вт
-
Материал корпусаПластик
-
Степень пылевлагозащиты IPIP20
-
СерияModicon Power Supply (Schneider Electric)
-
Страна регистрации брендаФранция
-
Страна происхождения продуктаГермания
