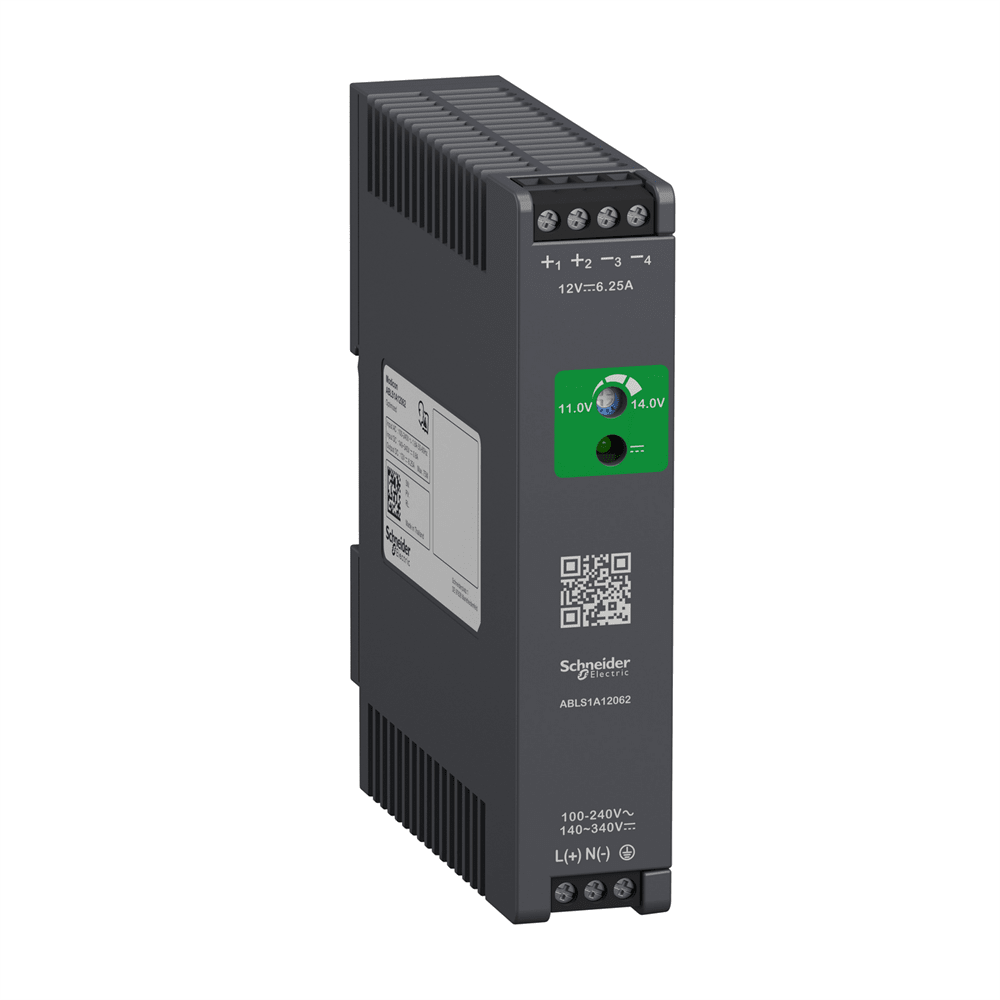

Блок питания оптимизированный 1ф 12В 6.2A ABLS1A12062
- Описание
- Характеристики
- Видео {{product.videosCount > 0 ? '(' + product.videosCount +')' : ''}}
- Отзывы {{product.reviewsCount > 0 ? '(' + product.reviewsCount +')' : ''}}
Это модульный блок питания ABLS с регулируемым импульсным режимом (SMPS) подаёт напряжение постоянного тока. Номинальное входное напряжение от 100 В до 240 В переменного тока и от 140 В до 340 В постоянного тока, номинальный выходной ток 6,25 А при 12 В постоянного тока и номинальную выходную мощность 75 Вт. Подходит для питания постоянным напряжением, необходимым в таких областях как транспортировка, упаковка, управление, пищевая промышленность, горнодобывающая промышленность, нефтегазовая промышленность и водоснабжение. Устанавливается на DIN-рейку или крепится винтами. Ширина 27 мм, высота 123,6 мм, глубина 102 мм. Обеспечивает защиту от перегрузок и коротких замыканий с автоматическим перезапуском после устранения источника перегрузки/короткого замыкания. Вес 0,220 кг. Соответствует стандартам EN62368-1, ENIEC61010-1/2-201, ENIEC61204-3, EN61000-6-1/2/3/4, EN61000-3-2-3, UL62368-1, UL61010-2-201/-1. 2No62368-1/No61010-2-201/No61010-1 и сертифицированный CE, CUL, RCM, CBscheme. Рекомендуется использовать миниатюрные автоматические выключатели Acti9 iC60. Тип защиты – 10А, кривая С или 13А, кривая В. На передней панели имеется светодиод, указывающий на наличие выходного напряжения постоянного тока, а также QR-код для доступа к технической документации. Устанавливается как в шкафах, так и промышленных панелях, закрепляя на DIN-рейке. Разработанные для простых машин, модульные источники питания в первую очередь ценят свою чрезвычайную компактность.
Технические характеристики
Серия продукта: Modicon Power Supply
Тип изделия или компонента: Источник питания
Масса нетто: 0,22 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 3,7 см4 Д
Ширина 1 1 упаковки: 16,0 см
Вес 1 упаковки: 306,0 г
Монтажная опора: DIN-рейка 35х15 рейка в соответствии с МЭК 60715, DIN-рейка 35х7.5 рейка в соответствии с МЭК 60715, Двухпрофильная DIN: 0.5...2.5 мм кв, (AWG 20...AWG 14) для выхода, Винтовое соединение: 0.75...2.5 мм кв, (AWG 18...AWG 14) для входа
Стандарты: МЭК 62368-1, МЭК 61010-1, EN 6102 МЭК 61000-6-1, МЭК 61000-6-2, МЭК 61000-6-3, МЭК 61000-6-4, МЭК 61000-3-2, EN 61000-3-3, UL 62368-1, UL 61012-1 C22.2 № 62368-1, CSA C22.2 № 61010-1, CSA C22.2 № 61010-2-201, МЭК 62368-1
Сертификация изделия: CE, Включено в номенклатуру cUL, Признано в номенклатуре, NEC: класс 2
Высота: 123,6 мм
Ширина: 27 мм
Тип 2 упаковки: S03
Количество единиц в 2 упаковке: 22
Высота 2 упаковки: 30,0 см
Ширина 2 упаковки: 30,0 см< см
Вес 2 упаковки: 7,271 кг
Глубина: 102 мм
Степень загрязнения: 2
Категория перенапряжения: II
Рабочая температура окружающей среды: -20…-10 C со снижением тока на 1 % на C0 монтажное положение A < 0 монтажное положение A 115 В переменного тока < 2000 м, -10…50 C без снижения номинальных характеристик монтажное положение A 230 В переменного тока < 2000 м, 40…70 C со снижением тока на 1,67 % на C монтажное положение A 115 В переменного тока < 200 на C монтажное положение A 230 В переменного тока < 2000 м
Материал корпуса: Пластик
Степень защиты: IP20
Высота над уровнем моря: < 5000 m категория перенапряжения III
Рассеиваемая мощность [Вт]: Режим 16 В
переключение Максимальный пусковой ток: 40,0 А на 115 В, 80,0 А на 230 В Выходное напряжение: 12 В постоянный ток Виброустойчивость: 3 мм (f= 2…9 Гц) в соответствии с МЭК 60068-2-6, 6 к МЭК 60068-2-6
Максимальный ток утечки: 1 мА 240 В переменный ток
Потребление тока: < 1.8 A 115 В переменный ток, < 1 A 230 В переменный ток, < 0.8 A 140 В DC
Питание 0-0 Безопасное низковольтное напряжение в соответствии с МЭК 60204-1, Безопасное низковольтное напряжение в соответствии с МЭК 60364-4-41
Светодиодный индикатор состояния: 1 светодиод (зеленый) выходное напряжение
Электрическая прочность изоляции:3000 В переменный ток с от входа к выходу изоляция
Ударопрочность: 150 м/с? для 11 мс
Номинальная мощность [Вт]: 75 В
Класс защиты от поражения электрическим струем: Класс I
Исходное соединение: Параллельное, Послед 6,25 А
Коэффициент полезного действия: 87 % на 230 В AC
Тип защиты входа: Встроенный предохранитель (не взаимозаменяемый) 5 А, Внешняя защита (рекомендуется) 20 А Кривая C, Внешняя защита (рекомендуется) 13 А Кривая B, Вне< Стабилизация входного напряжения и нагружено: < 0.5 % на От 0 до 100% нагрузки на 25 C, < 1 % на полный диапазон напряжения в линии на 25 C
Время выдержки: > 20 мс 115 В переменный ток, > 40 мс 230 В переменный выток технология защиты: автоматический сброс, От перегрева, технология защиты: ручной сброс, От перенапряжения, технология защиты: ручной сброс
Среднее время безотказной работы [MTBF]: 700000 ч на 25 C, полная нагрузка в соответствии с SR 332<0/0 Номинальная вход 100...240 В AC фаза на фазу, 140...340 В постоянный ток
Коэффициент мощности: 0,55 на 115 В переменный ток, 0,45 на 230 В переменный ток
Регулировка выходного напряжения: 11...14 В<6/4 предел входного напряжения 120...375 В постоянный ток без понижения температуры, 85…120 В постоянный ток с понижением температуры
Остаточная пульсация: < 120 мВ
Вариативная опция: Оптимизированный
Номинальная частота сети: 50…60 Гц
, включение: < 1.2 с
Запуск с емкостной нагрузкой: 5000 мкФ
Service life: 10 лет(годы)
Электромагнитная стойкость: Устойчивость к электростатическим разрядам - ??уровень теста: 8 кВ (контактный разряд) в соответствии с МЭК 62000- 15 кВ (выхлоп) в соответствии с МЭК 61000-4-2, Устойчивость к радиочастотным помехам - уровень теста: 15 В/м (80 МГц...2 ГГц) в соответствии с МЭК 61000-4-3, Устойчивость к радиочастотным помехам - уровень теста: 5 В/м2... 61000-4-3, Устойчивость к радиочастотным помехам - уровень теста: 5 В/м (2.7...6 GHz) в соответствии с МЭК 61000-4-3, Устойчивость к быстрым переходным процессам - уровень теста: 4 кВ (на вход-выход) в соответствии с МЭК 61000-4 кВ (между источником питания и заземлением) в соответствии с МЭК 61000-4-5, Тест на устойчивость к перенапряжению - уровень теста: 3 кВ (между фазами) в соответствии с МЭК 61000-4-5, Устойчивость к радиочастотным помехам - уровень теста: 15 В (0,156-0 Устойчивость к магнитным полям - уровень теста: 30 А/м (50...60 Гц) в соответствии с МЭК 61000-4-8, Устойчивость к перепадам напряжения в соответствии с МЭК 61000-4-11, Излучение возмущающего поля в соответствии с EN 55016-2-3, Предел для помех от оков гармоник в соответствии с МЭК 61000-3-2, 55016-2-1
Электромагнитная эмиссия: Приведены помехи в соответствии с МЭК 61000-6-3, Излучаемые помехи в соответствии с МЭК 61000-6-4
-
ПроизводительSchneider Electric
-
Тип изделияБлок питания
-
Конструктивное исполнениеОткрытый
-
Способ монтажаНа din-рейку
-
Входное напряжение (В)100 - 240 В
-
Выходное напряжение (В)12 В
-
Мощность (Вт)75 Вт
-
Материал корпусаПластик
-
Степень пылевлагозащиты IPIP20
-
СерияModicon Power Supply (Schneider Electric)
-
Страна регистрации брендаФранция
-
Страна происхождения продуктаГермания
