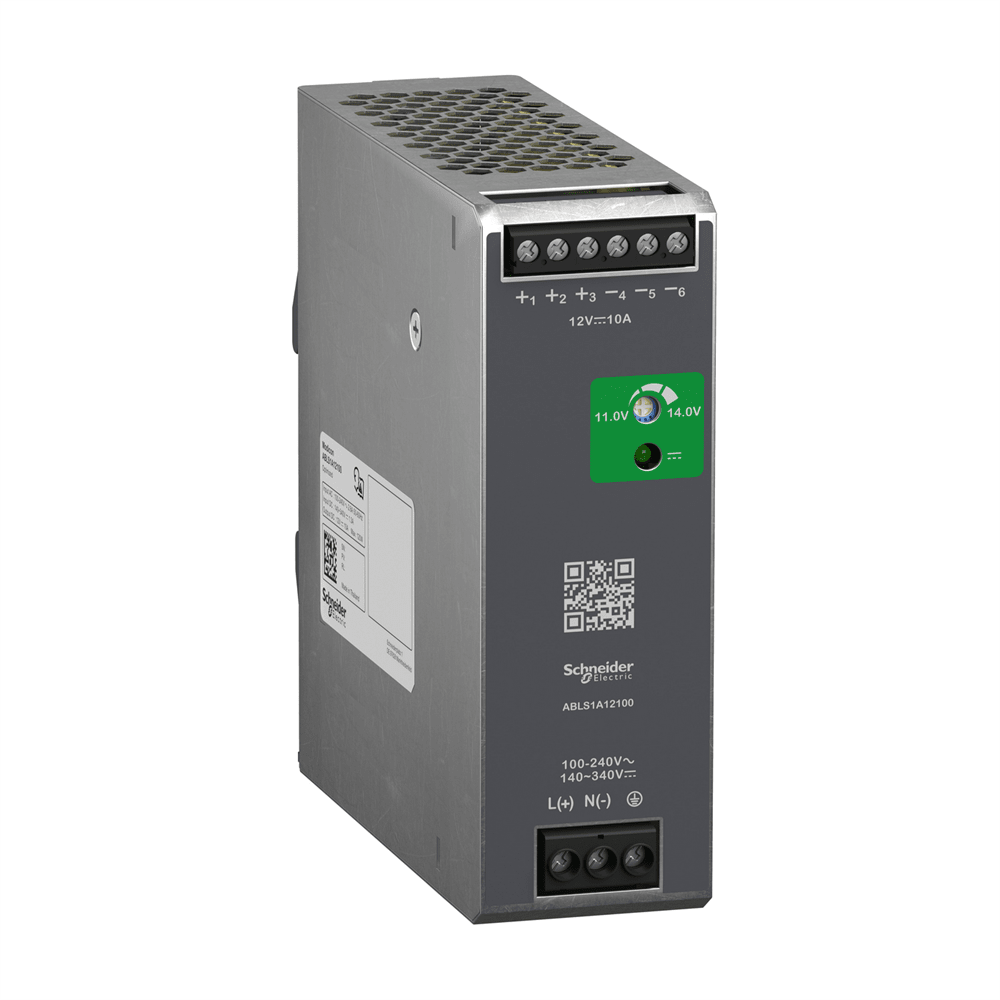

Блок питания оптимизированный 1ф 12В 10A ABLS1A12100

Это оптимизированный блок питания ABLS с регулируемым импульсным режимом (SMPS) подаёт напряжение постоянного тока. Номинальное входное напряжение от 100 В до 240 В переменного тока и от 140 В до 340 В постоянного тока, номинальный выходной ток 10 А при 12 В постоянного тока и номинальную выходную мощность 120 Вт. Подходит для питания постоянным напряжением, необходимым в таких областях как транспортировка, упаковка, управление, пищевая промышленность, горнодобывающая промышленность, нефтегазовая промышленность и водоснабжение. Устанавливается на DIN-рейку или крепится винтами. Ширина 40 мм, высота 123,6 мм, глубина 117. 6 мм. Обеспечивает защиту от перегрузок и коротких замыканий с автоматическим перезапуском после устранения источника перегрузки/короткого замыкания. Вес 0,520 кг. Соответствует стандартам EN62368-1, ENIEC61010-1/2-201, ENIEC61204-3, EN61000-6-1/2/3/4, EN61000-3-2-3, UL62368-1, UL61010-2-201/-1. 2No62368-1/No61010-2-201/No61010-1 и сертифицированный CE, CUL, RCM, CBscheme. Для защиты рекомендуется использовать миниатюрные выключатели Acti9 iC60. Тип защиты – кривая С или 13А. На передней панели есть светодиод, указывающий наличие выходного напряжения постоянного тока, а также QR-код для доступа к последней технической документации. Устанавливается как в шкафах, так и промышленных панелях, закрепляя на DIN-рейке. Разработанные для простых машин, модульные источники питания в первую очередь ценят свою чрезвычайную компактность.

Технические характеристики

Серия продукта: Modicon Power Supply
Тип изделия или компонента: Источник питания
Масса нетто: 0,52 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 5,4 см
Ширина 1 1 упаковки: 18,0 см
Вес 1 упаковки: 674,0 г
Монтажная опора: DIN-рейка 35х15 рейка в соответствии с МЭК 60715, DIN-рейка 35х7.5 рейка в соответствии с МЭК 60715, Двухпрофильная DIN: 0.5...4 мм кв, (AWG 20...AWG 12) без наконечника проволоки для выхода, Винтовое соединение: 0.5...2.5 мм кв, (AWG 20...AWG 14) с наконечником для проволоки для выхода, Винтовое соединение: 0.75...4 мм кв., AWG 2 Винтовое соединение: 0.75...4 мм кв, (AWG 18...AWG 12) с наконечником для проволоки для входа. 61000-6-2, МЭК 61000-6-3, МЭК 61000-6-4, МЭК 61000-3-2, EN 61000-3-3, UL 62368-1, UL 61010-1, UL 61010-2-20. C22.2 № 61010-1, CSA C22.2 № 61010-2-201, МЭК 62368-1
Сертификация изделия: CE, Включено в номенклатуру cUL, Признано в номенклатуре cUL, RCM, Схема CB, E/C, Ширина: 40 мм
Тип 2 упаковки: S03
Количество единиц в 2 упаковке: 13
Высота 2 упаковки: 30,0 см
Ширина 2 упаковки: 30,0 см
Длина 2 упаковки: 40,0 см3
Вес 9 117,6 мм
Степень загрязнения: 2
Категория перенапряжения: II
Рабочая температура окружающей среды: -20…-10 C со снижением тока на 2 % на C монтажное положение A < 2000 м, -10…40 C без снижения номинальных характеристик монтажное положение A 0 -10…50 C без снижения номинальных характеристик монтажное положение A 230 В переменного тока < 2000 м, 40…70 C со снижением тока на 1,67 % на C м
Материал корпуса: Алюминий
Степень защиты: IP20
Высота над уровнем моря: < 5000 m
Рассеиваемая мощность [Вт]: 25 В
Тип источника питания: Регулируемый режим переключения А0, 0 А на 0 А 0 230 В
Выходное напряжение: 12 В постоянный ток
Виброустойчивость: 3 мм (f= 2…9 Гц) в соответствии с МЭК 60068-2-6, 10 м/с? (f= 9…200 Гц) в соответствии с МЭК 60068-2-6
ток
Потребление тока: < 2.5 A 115 В переменный ток, < 1.4 A 230 В переменный ток, < 1.3 A 140 В DC
Питание: Безопасное низковольтное напряжение в соответствии с МЭК 60950-1,Безопасное низковольтное напряжение в соответствии с МЭК 60204-1, Безопасное низковольтное напряжение в соответствии с МЭК 60364-4-41
Светодиодный индикатор состояния: 1 светодиод (зеленый) выходное напряжение
Электрическая прочность изоляции: до 30 изоляция
Ударопрочность: 150 м/с? для 11 мс
Номинальная мощность [Вт]: 120 В
Класс защиты от поражения электрическим струем: Класс I
Исходное соединение: Параллельное, Последовательный<0/> Выходной ток источника питания: 8 % на 115 В AC, 86 % на 230 В AC
Тип защиты входа: Встроенный предохранитель (не взаимозаменяемый) 4 А, Внешняя защита (рекомендуется) 20 А Кривая C, Внешняя защита (рекомендуется) 13 А Кривая C
Стабилизация входного напряжения 0 и0. нагрузка на 25 C, < 1 % на полный диапазон напряжения в линии на 25 C
Время выдержки: > 20 мс 115 В переменный ток, > 40 мс 230 В переменный ток
Тип защиты выхода: От перегрузки и коротких замыканий, технология защиты: автоматический сброс, От , перенапряжения, технология защиты: ручной сброс
Среднее время безотказной работы [MTBF]: 700000 ч на 25 C, полная нагрузка в соответствии с SR 332
Номинальное входное напряжение: 100...240 В AC однофазный, 100...44 В AC ток
Коэффициент мощности: 0,55 на 115 В переменный ток, 0,45 на 230 В переменный ток
Регулирование выходного напряжения: 11...14 В
предел входного напряжения: 85...264 В переменный ток без снижения температуры по 120...375 В понижением температуры
Остаточная пульсация: < 120 мВ
Вариативная опция: Оптимизированный
Номинальная частота сети: 50…60 Гц
Совместимость с сетевыми системами: TN, TT, ИТ
Время включения: < 1 с0 мкФ
Service life: 10 лет(годы)
Электромагнитная стойкость: Устойчивость к электростатическим разрядам - ??уровень теста: 8 кВ (контактный разряд) в соответствии с МЭК 61000-4-2, Устойчивость к электростатическим разрядам - ??уровень теста: 15 к0-0 к радиочастотным помехам - уровень теста: 15 В/м (80 МГц...2 ГГц) в соответствии с МЭК 61000-4-3, Устойчивость к радиочастотным помехам - уровень теста: 5 В/м (2...2,7 ГГц) в соответствии с МЭК 61000-4-3, Устойчивость 5... GHz) в соответствии с МЭК 61000-4-3, Устойчивость к быстрым переходным процессам - уровень теста: 4 кВ (на вход-выход) в соответствии с МЭК 61000-4-4, Тест на устойчивость к перенапряжению - уровень теста: 4 кВ (между источником питания и заземлением4) в соответствии с МЭК-0 перенапряжения – уровень теста:3 кВ (между фазами) в соответствии с МЭК 61000-4-5, Устойчивость к радиочастотным помехам - уровень теста: 15 В (0,15...80 MГц) в соответствии с МЭК 61000-4-6, Устойчивость к магнитным полям - уровень теста: 30 А/м 60...0 Устойчивость к перепадам напряжения в соответствии с МЭК 61000-4-11, Излучение возмущающего поля в соответствии с EN 55016-2-3, Предел для помех от глазов гармоник в соответствии с МЭК 61000-3-2, в соответствии с EN 55016-1-2, в соответствии с EN 550 препятствия в соответствии с МЭК 61000-6-3, Излучаемые препятствия в соответствии с МЭК 61000-6-4
