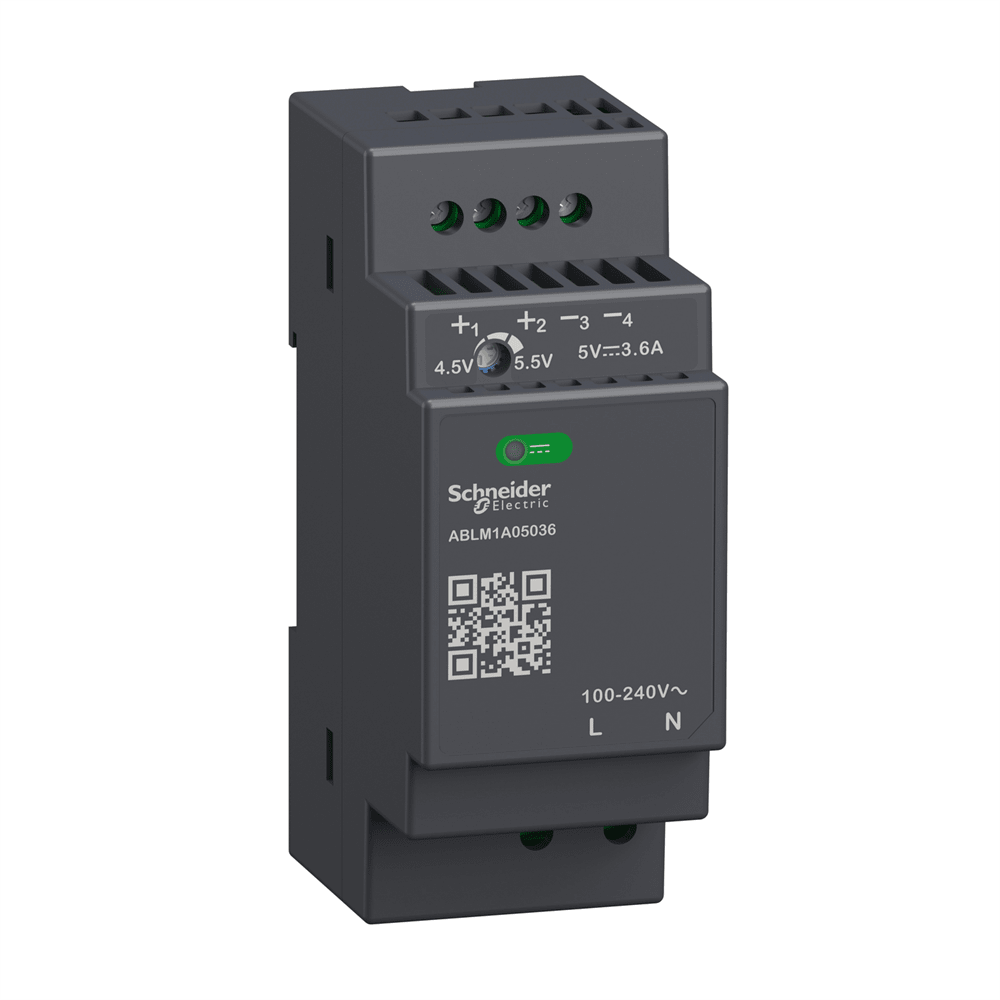

Блок питания модульный 5В 3.6A ABLM1A05036

Это модульный блок питания с регулируемым импульсным режимом ABLM (SMPS) подаёт напряжение постоянного тока. Номинальное входное напряжение от 100 В до 240 В переменного тока, номинальный выходной ток 3. 6 А при 5 В постоянного тока и номинальную выходную мощность 18 Вт. Подходит для питания постоянным напряжением, необходимым в таких областях как транспортировка, упаковка, управление, пищевая промышленность, горнодобывающая промышленность, нефтегазовая промышленность и водоснабжение. Устанавливается на омега-рейку или крепится винтами. Ширина 36 мм, высота 91 мм, глубина 55,6 мм. Обеспечивает защиту от перегрузок и коротких замыканий с автоматическим перезапуском после устранения источника перегрузки/короткого замыкания. Вес – 0,170 кг. Соответствует стандартам EN62368-1, ENIEC61010-1/2-201, ENIEC61204-3, EN61000-6-1/2/3/4, EN61000-3-2-3, UL62368-1, UL61010-2-201/-1. 2No62368-1/No61010-2-201/No61010-1 и сертифицированный CE, CUL, RCM, CBscheme. Для защиты рекомендуется использовать миниатюрные выключатели Acti9 iC60. Тип защиты – кривая 4A, B или C. На передней панели имеется светодиод, указывающий на наличие выходного напряжения постоянного тока, а также QR-код для доступа к технической документации. Благодаря модульному корпусу они могут быть установлены как в шкафах, так и на промышленных панелях путем закрепления на омега-рейке (DIN). Разработанные для простых машин, модульные источники питания в первую очередь ценят свою чрезвычайную компактность.

Технические характеристики

Серия продукта: Modicon Power Supply
Тип изделия или компонента: Источник питания
Масса нетто: 0,170 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 4,5 смД
1 упаковки: 11 см
Вес 1 упаковки: 173 г
Монтажная опора: DIN-рейка 35х15 рейка в соответствии с МЭК 60715, DIN-рейка 35х7.5 рейка в соответствии с МЭК 60715, Двухпрофильная DIN рейка, соединение: 0.5...1.5 мм кв, (AWG 20...AWG 16) без наконечника проволоки для Вход/выход, Винтовое соединение: 0.5...1 мм кв, (AWG 20...AWG 18) с наконечником для проволоки для Вход/выход
Стандарты: МЭК 1 61010-2-201, МЭК 61204-3, МЭК 61000-6-1, МЭК 61000-6-2, МЭК 61000-6-3, МЭК 61000-6-4, МЭК 61000-3-2, EN 61008-1 61010-1, UL 61010-2-201, CSA C22.2 № 62368-1, CSA C22.2 № 61010-1, CSA C22.2 № 61010-2-201, МЭК 62368-1
Сертификация в номенклатуре cUL, RCM, Схема CB, EAC, KC, NEC: класс 2
Высота: 91 мм
Ширина: 36 мм
Тип 2 упаковки: S02
Количество единиц в 2 упаковке: 29
Высота 2 упаковки: 1 см
Длина 2 упаковки: 40 см
Вес 2 упаковки: 5,51 кг
Тип 3 упаковки: P12
Количество единиц в 3 упаковке: 928
Высота 3 упаковки: 75,0 см
Ширина 3 упаковки: 12 80,0 см
Вес 3 упаковки: 186 кг
Глубина: 55,6 мм
Степень загрязнения: 2
Категория перенапряжения: II
Рабочая температура окружающей среды: -25… 55 C без понижения тока монтажное положение A < 2000 м, 55… 70 C со снижением тока на 2,67 % на C монтажное положение A < 2000 м
Материал корпуса: Пластик
Степень защиты: IP20
Высота над уровнем моря: < 2000 м категория перенапряжения III, 2000 м... 5000 м [Вт]: 4,5 В
Тип источника питания: Регулируемый режим переключения
Максимальный пусковой ток: 25 А на 115 В, 50 А на 230 В
Выходное напряжение: 5 В постоянный ток
Виброустойчивость: 3 мм (f3-2… 10 м/с? (f= 9…200 Гц) в соответствии с МЭК 60721-3-3
Максимальный ток утечки: 0,25 мА 240 В переменный ток
Потребление тока: < 0.6 A 115 В переменный ток, < 0.4 A 230 В переменный к МЭК 60950-1, Безопасное низковольтное напряжение в соответствии с МЭК 60204-1, Безопасное низковольтное напряжение в соответствии с МЭК 60364-4-41
Светодиодный индикатор состояния: 1 светодиод (зеленый) выходное напряжение
Электрическое3000 В переменный ток вход /выход
Ударопрочность: 150 м/с? для 11 мс
Номинальная мощность [Вт]: 18 В
Класс защиты от поражения электрическим током: Класс II без заземления
Выходное соединение: Последовательный
Коэффициент полезного действия: 80 % на 115 В AC, 80 % на 230 В AC
Тип защиты входа: Встроенный предохранитель (не взаимозаменяем) 3,15 А, Внешняя защита (рекомендуется) 20 А Кривая B, Внешняя защита (рекомендуется) 20 А Кривая Внешняя защита (рекомендуется) 4 А Кривая C
Стабилизация входного напряжения и нагруженная: < 0.5 % на на линии, < 1 % на От 0 до 100% нагрузки
Время выдержки: > 20 мс 115 В переменный ток, > 60 мс 230 В переменный замыканий, технология защиты: автоматический сброс, От перегрева, технология защиты: ручной сброс, От перенапряжения, технология защиты: ручной сброс
Среднее время безотказной работы [MTBF]: 2500000 ч на 25 C, полная нагрузка, 1000000 ч/8 0 на 0 напряжение: 100...240 В AC однофазный, 100...240 В AC фаза на фазу
Коэффициент мощности: 0,48 на 115 В переменный ток, 0,38 на 230 В переменный ток
Регулировка выходного напряжения: 4.5...5 . ток
Остаточная пульсация: < 100 мВ
Вариативная опция: Модульный
Номинальная частота сети: 50…60 Гц
Совместимость с сетевыми системами: TN, TT, ИТ
Время включения: < 2 с<0/0 Запуск с ем life: 10 лет(годы)
Электромагнитная стойкость: Устойчивость к электростатическим разрядам - ??уровень теста: 8 кВ (контактный разряд) в соответствии с МЭК 61000-4-2, Устойчивость к электростатическим разрядам - ??уровень теста: 15 кВ (выхлоп) в соответствии с МЭК 42 уровень теста: 15 В/м (80 МГц...2 ГГц) в соответствии с МЭК 61000-4-3, Тест на устойчивость к электромагнитному полю - уровень теста: 5 В/м (2...2,7 ГГц) в соответствии с МЭК 61000-4-3, Тест на устойчивость к электромагнитному полю -... 61000-4-3, Устойчивость к быстрым переходным процессам - уровень теста: 4 кВ (на вход-выход) в соответствии с МЭК 61000-4-4, Тест на устойчивость к перенапряжению - уровень теста: 4 кВ (между источником питания и заземлением) 3 кВ (между фазами) в соответствии с МЭК 61000-4-5, Устойчивость к приведенным возмущениям - уровень теста: 15 В (0,15...80 MГц) в соответствии с МЭК 61000-4-6, Устойчивость к магнитным полям - уровень теста: 30 А/м 60...0 Устойчивость к перепадам напряжения - уровень теста: 100 % (1 цикл) в соответствии с МЭК 61000-4-11,Устойчивость к перепадам напряжения - уровень теста: 60% (10 циклов) в соответствии с МЭК 61000-4-11, Устойчивость к перепадам напряжения - уровень теста: 30% (25 циклов) в соответствии с МЭК 61000-4-11 гармоник в соответствии с МЭК 61000-3-2, в соответствии с EN 55016-1-2, в соответствии с EN 55016-2-1
Электромагнитная эмиссия: Приведены помехи в соответствии с МЭК 61000-6-3, Излучаемые помехи в соответствии с МЭК 61000-6-
