Блок питания модульный 12В 4.2A ABLM1A12042
- Описание
- Характеристики
- Видео {{product.videosCount > 0 ? '(' + product.videosCount +')' : ''}}
- Отзывы {{product.reviewsCount > 0 ? '(' + product.reviewsCount +')' : ''}}

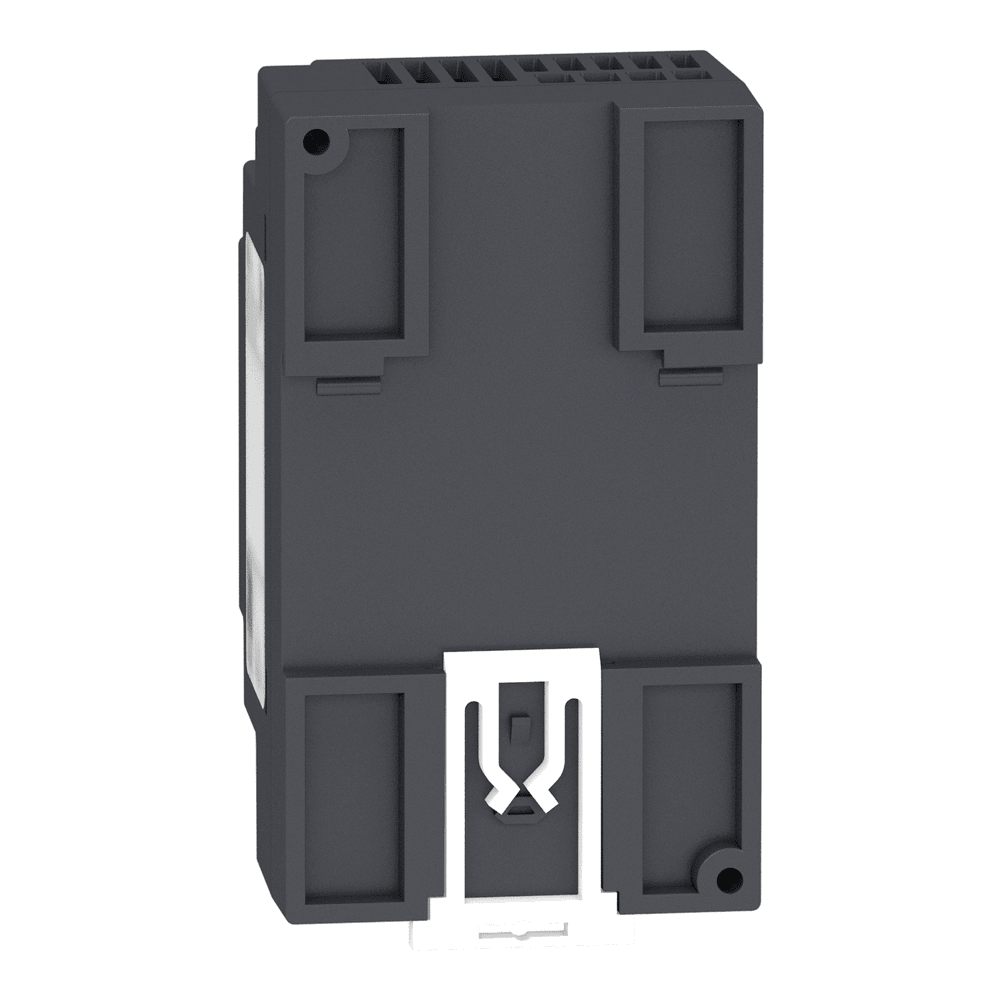

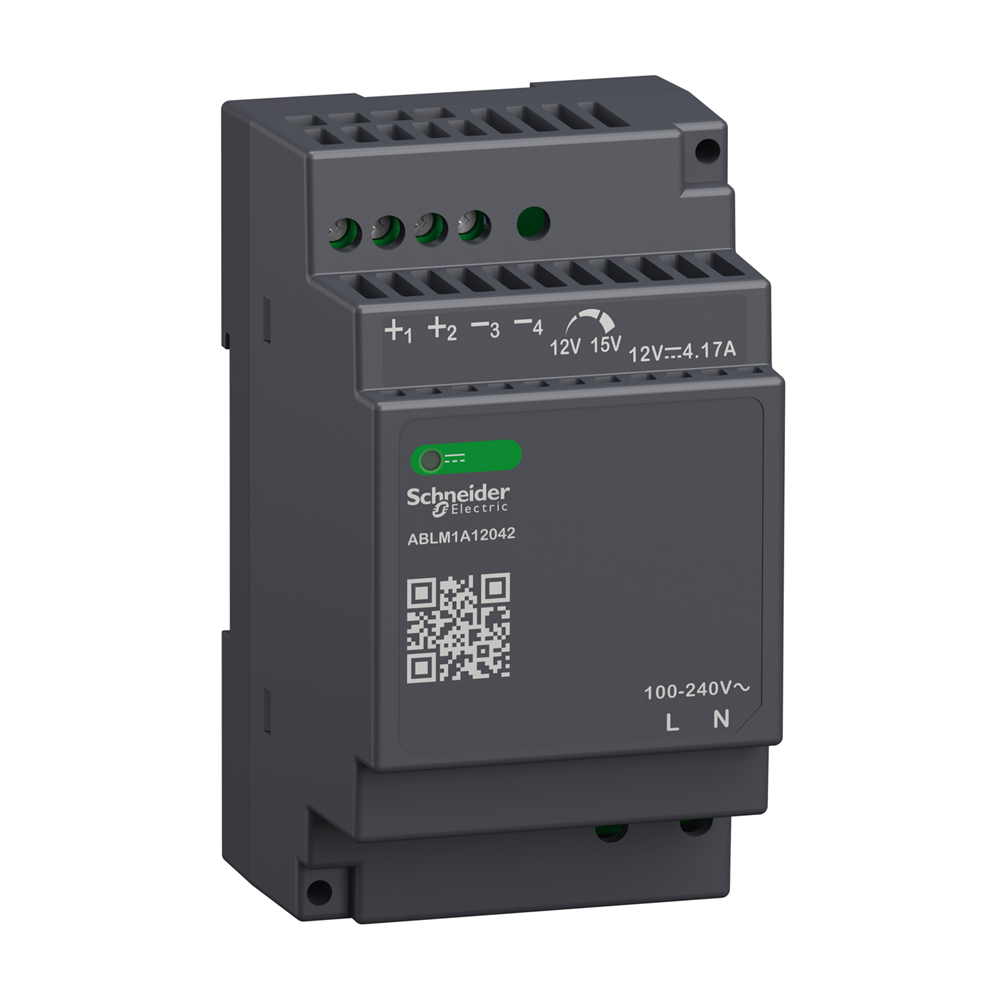

Это модульный блок питания с регулируемым импульсным режимом ABLM (SMPS) подаёт напряжение постоянного тока. Номинальное входное напряжение от 100 В до 240 В переменного тока, номинальный выходной ток 4. 17 А при 12 В постоянного тока и номинальную выходную мощность 50 Вт. Подходит для питания постоянным напряжением, необходимым в таких областях как транспортировка, упаковка, управление, пищевая промышленность, горнодобывающая промышленность, нефтегазовая промышленность и водоснабжение. Устанавливается на омега-рейку или крепится винтами. Ширина 53 мм, высота 91 мм, глубина 55,6 мм. Обеспечивает защиту от перегрузок и коротких замыканий с автоматическим перезапуском после устранения источника перегрузки/короткого замыкания. Вес 0,221 кг. Соответствует стандартам EN62368-1, ENIEC61010-1/2-201, ENIEC61204-3, EN61000-6-1/2/3/4, EN61000-3-2-3, UL62368-1, UL61010-2-201/-1. 2No62368-1/No61010-2-201/No61010-1 и сертифицированный CE, CUL, RCM, CBscheme. Для защиты рекомендуется использовать миниатюрные выключатели Acti9 iC60. Тип защиты – кривая 6А, 10 A, B или C. На передней панели имеется светодиод, указывающий на наличие выходного напряжения постоянного тока, а также QR-код для доступа к технической документации. Благодаря модульному корпусу они могут быть установлены как в шкафах, так и на промышленных панелях путем закрепления на омега-рейке (DIN). Разработанные для простых машин, модульные источники питания в первую очередь ценят свою чрезвычайную компактность.
Технические характеристики
Серия продукта: Modicon Power Supply
Тип изделия или компонента: Источник питания
Масса нетто: 0,221 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 6,1 смД
Ширина 1 упаковки: 11 см
Вес 1 упаковки: 229 г
Монтажная опора: DIN-рейка 35х15 рейка в соответствии с МЭК 60715, DIN-рейка 35х7.5 рейка в соответствии с МЭК 60715, Двухпрофильная DIN рейка, соединение: 0.5...2.5 мм кв, (AWG 20...AWG 14) без наконечника проволоки для выхода, Винтовое соединение: 0.5...1.5 мм кв, (AWG 20...AWG 16) с наконечником для проволоки для выхода, Винтовое соединение: 0.5...AW . вход
Стандарты: МЭК 62368-1, МЭК 61010-1, EN 61010-2-201, МЭК 61204-3, МЭК 61000-6-1, МЭК 61000-6-2, МЭК 61000-6-4, МЭК 61000-3-2, EN 61000-3-3, UL 62368-1, UL 61010-1, UL 61010-2-201, CSA C22.2 62368-1, CSA C22.2 61010-1, CSA C2 62368-1
Сертификация изделия: CE, Включено в номенклатуру cUL, Признано в номенклатуре cUL, RCM, Схема CB, EAC, KC, NEC: класс 2
Высота: 91 мм
Ширина: 53 мм
Тип 2 24
Высота 2 упаковки: 15 см
Ширина 2 упаковки: 30 см
Длина 2 упаковки: 40 см
Вес 2 упаковки: 6 кг
Тип 3 упаковки: P06
Количество единиц в 3 упаковки: 384
Ширина 3 упаковки: 60,0 см
Длина 3 упаковки: 80,0 см
Вес 3 упаковки: 95,2 кг
Глубина: 55,6 мм
Степень загрязнения: 2
Категория перенапряжения: II
Рабочая температура положение A < 2000 м, 55…70 C со снижением тока на 2,67 % на C монтажное положение A < 2000 м
Материал корпуса: Пластик
Степень защиты: IP20
Высота над уровнем моря: < 2000 м категория перенапряжения III м, 2 II
Рассеиваемая мощность [Вт]: 5,5 В
Тип источника питания: Регулируемый режим переключения
Максимальный пусковой ток: 30 А на 115 В, 60 А на 230 В
Выходное напряжение: 12 В постоянный ток
В… МЭК 60721-3-3, 10 м/с? (f= 9…200 Гц) в соответствии с МЭК 60721-3-3 Максимальный ток утечки: 0,25 мА 240 В переменный ток Потребление тока: < 1.5 A 105 В переменный ток, Безопасное низковольтное напряжение в соответствии с МЭК 60950-1, Безопасное низковольтное напряжение в соответствии с МЭК 60204-1, Безопасное низковольтное напряжение в соответствии с МЭК 60364-4-41 Светодиодный индикатор состояния:1 светодиод (зеленый) выходное напряжение
Электрическая прочность изоляции: 3000 В переменный ток вход /выход
Ударопрочность: 150 м/с? для 11 мс
Номинальная мощность [Вт]: 50 В< Класс защиты от поражения электрическим соединение: Последовательный, Параллельное
Выходной ток источника питания: 4,17 А
Коэффициент полезного действия: 88 % на 115 В AC, 88 % на 230 В AC
Тип защиты входа: Встроенный предохранитель (не взаимозаменяемый) 3,15 Наружная защита (рекомендуется) 20 А Кривая C, Наружная защита (рекомендуется) 10 А Кривая B, Наружная защита (рекомендуется) 6 А Кривая C
Стабилизация входного напряжения и нагружена: < 0.5 % на линии, < 1 % на От 0 до 100% 2 нагрузки переменный ток, > 60 мс 230 В переменный ток
Тип защиты выхода: От перегрузки и коротких замыканий, технология защиты: автоматический сброс, От перегрева, технология защиты: ручной сброс, От перенапряжения, технология защиты: ручной сброс
Среднее время безотказной работы 0 0 полная нагрузка, 1000000 ч на 55 C, 80 % нагрузки
Номинальное входное напряжение: 100...240 В AC однофазный, 100...240 В AC фаза на фазу
Коэффициент мощности: 0,50 на 115 В переменный ток, 2 выходного напряжения: 12...15 В
предел входного напряжения: 90...264 В переменный ток
Остаточная пульсация: < 100 мВ
Вариативная опция: Модульный
Номинальная частота сети: 50…60 Гц
Совместимость с сетей < 2 с
Запуск с емкостной нагрузкой: 3000 мкФ
Service life: 10 лет(годы)
Электромагнитная устойчивость: Устойчивость к электростатическим разрядам - ??уровень теста: 8 кВ (контактный разряд) в соответствии с МЭК 61000-4-2, (выхлоп) в соответствии с МЭК 61000-4-2, Тест на устойчивость к электромагнитному полю - уровень теста: 15 В/м (80 МГц...2 ГГц) в соответствии с МЭК 61000-4-3, Тест на устойчивость к электромагнитному полю - уровень теста: 5 В/м (2...2,7 Г-т устойчивость к электромагнитному полю - уровень теста: 5 В/м (2.7...6 GHz) в соответствии с МЭК 61000-4-3, Устойчивость к быстрым переходным процессам - уровень теста: 4 кВ (на вход-выход) в соответствии с МЭК 61000-4-4, Тест на устойчивость к переж. заземлением) в соответствии с МЭК 61000-4-5, Тест на устойчивость к перенапряжению - уровень теста: 3 кВ (между фазами) в соответствии с МЭК 61000-4-5, Устойчивость к приведенным возмущениям - уровень теста: 15 В (0,15...80 MГц) в соответствии с МЭК4- теста: 30 А/м (50...60 Гц) в соответствии с МЭК 61000-4-8,Устойчивость к перепадам напряжения - уровень теста: 100 % (1 цикл) в соответствии с МЭК 61000-4-11, Устойчивость к перепадам напряжения - уровень теста: 60 ??% (10 циклов) в соответствии с МЭК 61000-4-11, Устойчивость к перепадам напряжения - уровень теста 61000-4-11, Излучение возмущающего поля в соответствии с EN 55016-2-3, Предел для помех от оков гармоник в соответствии с МЭК 61000-3-2, в соответствии с EN 55016-1-2, в соответствии с EN 55016-2-1
Электромагнитная 61000-6-3, Излучаемые препятствия в соответствии с МЭК 61000-6-4
-
ПроизводительSchneider Electric
-
Тип изделияБлок питания
-
Конструктивное исполнениеОткрытый
-
Способ монтажаНа din-рейку
-
Входное напряжение (В)100 - 240 В
-
Выходное напряжение (В)12 В
-
Мощность (Вт)50 Вт
-
Материал корпусаПластик
-
Степень пылевлагозащиты IPIP20
-
СерияModicon Power Supply (Schneider Electric)
-
Страна регистрации брендаФранция
-
Страна происхождения продуктаГермания
