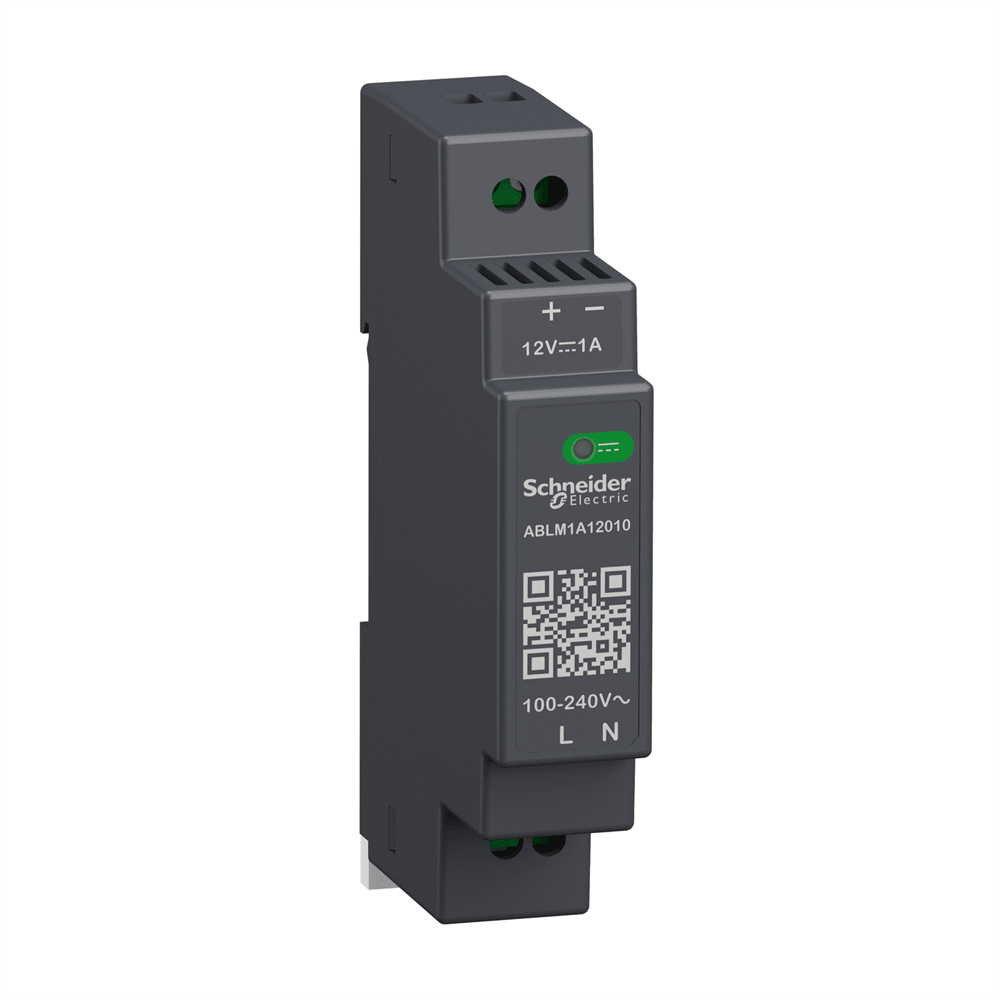

Блок питания модульный 12В 1A ABLM1A12010

Это модульный блок питания с регулируемым импульсным режимом ABLM (SMPS) подает напряжение постоянного тока. пищевая промышленность, горнодобывающая промышленность, нефтегазовая промышленность и водоснабжение. Устанавливается на омега-рейку или крепится винтами. 0,101 кг. 2No62368-1/No61010-2-201/No61010-1 и сертифицированный CE, CUL, RCM, CBscheme. Для его защиты рекомендовано использовать миниатюрные выключатели Acti9 iC60. QR-код для доступа к технической документации. Благодаря модульному корпусу, они могут быть установлены как в шкафах, так и на промышленных панелях путем закрепления на омега-рейке (DIN).

Технические характеристики

Серия продукта: Modicon Power Supply
Тип изделия или компонента: Источник питания
Масса нетто: 0,101 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 3 см
Ширина 1 упаковки: 13,7 см
Вес 1 упаковки: 114 г
Монтажная опора: DIN-рейка 35х15 рейка в соответствии с МЭК 60715, DIN-рейка 35х7.5 рейка в соответствии с МЭК 60715, Двухпрофильная DIN рейка, соединение: 0.5...1.5 мм кв, (AWG 20...AWG 16) без наконечника проволоки для Вход/выход, Винтовое соединение: 0.5...1 мм кв, (AWG 20...AWG 18) с наконечником для проволоки для Вход/выход
Стандарты: МЭК 1 61010-2-201, МЭК 61204-3, МЭК 61000-6-1, МЭК 61000-6-2, МЭК 61000-6-3, МЭК 61000-6-4, МЭК 61000-3-2, EN 61008-1 61010-1, UL 61010-2-201, CSA C22.2 № 62368-1, CSA C22.2 № 61010-1, CSA C22.2 № 61010-2-201, МЭК 62368-1
Сертификация в номенклатуре cUL, RCM, Схема CB, EAC, KC, NEC: класс 2
Высота: 91 мм
Ширина: 18 мм
Тип 2 упаковки: S02
Количество единиц в 2 упаковке: 28
Высота 2 упаковки: 1 см
Длина 2 упаковки: 40 см
Вес 2 упаковки: 3,68 кг
Тип 3 упаковки: P12
Количество единиц в 3 упаковке: 896
Высота 3 упаковки: 75,0 см
Ширина 3 упаковки: 12 80,0 см
Вес 3 упаковки: 127 кг
Глубина: 55,6 мм
Степень загрязнения: 2
Категория перенапряжения: II
Рабочая температура окружающей среды: -25…55 C без снижения тока монтажное положение A < 20 2,67 % на C монтажное положение A < 2000 м
Материал корпуса: Пластик
Степень защиты: IP20
Высота над уровнем моря: < 2000 м категория перенапряжения III, 2000 м ... 5000 м категория перенапряжения II
источника питания: Регулируемый режим переключения Максимальный пусковой ток: 15 А на 115 В, 30 А на 230 В Выходное напряжение: 12 В постоянный ток Виброустойчивость: 3 мм (f= 2…9 Гц) в соответствии с МЭК 3/3 1 9…200 Гц) в соответствии с МЭК 60721-3-3
Максимальный ток утечки: 0,25 мА 240 В переменный ток
Потребление тока: < 0.4 A 115 В переменный ток, < 0.25 A 230 В переменное напряжение 60950-1, Безопасное низковольтное напряжение в соответствии с МЭК 60204-1, Безопасное низковольтное напряжение в соответствии с МЭК 60364-4-41
Светодиодный индикатор состояния: 1 светодиод (зеленый) выходное напряжение
Электрическая прочность3000 В переменный ток вход /выход
Ударопрочность: 150 м/с? для 11 мс
Номинальная мощность [Вт]: 12 В
Класс защиты от поражения электрическим струем: Класс II без заземления
Исходное соединение: Последовательный Ко
полезного действия: 80 % на 115 В AC, 80 % на 230 В AC
Тип защиты входа: Встроенный предохранитель (не взаимозаменяемый) 3,15 А, Внешняя защита (рекомендуется) 20 А Кривая B, Внешняя защита (рекомендуется) 20 А Кривая C, Внешние (рекомендуется) 2 А Кривая C
Стабилизация входного напряжения и нагруженный: < 0.5 % на на линии, < 1 % на От 0 до 100% нагрузки
Время выдержки: > 10 мс 115 В переменный ток, > 60 мс 230 В переменный ток защиты: автоматический сброс, От перегрева, технология защиты: ручной сброс, От перенапряжения, технология защиты: ручной сброс
Среднее время безотказной работы [MTBF]: 3000000 ч на 25 C, полная нагрузка, 1000000 ч на 55 C, 80 % 100...240 В AC однофазный, 100...240 В AC фаза на фазу Коэффициент мощности: 0,51 на 115 В переменный ток, 0,40 на 230 В переменный ток предел входного напряжения: 90...264 В переменный ток<0/0 Вариативная опция: Модульный
Номинальная частота сети: 50…60 Гц
Совместимость с сетевыми системами: TN, TT, ИТ
Время включения: < 2 с
Запуск с емкостной нагрузкой: 3000 мкФ
Service life: 10 к электростатическим разрядам - ??уровень теста: 8 кВ (контактный разряд) в соответствии с МЭК 61000-4-2, Устойчивость к электростатическим разрядам - ??уровень теста: 15 кВ (выхлоп) согласно МЭК 61000-4-2, Тест на устойчивость к электромагнитному полю - уровень теста: 61000-4-3, Тест на устойчивость к электромагнитному полю - уровень теста: 5 В/м (2...2,7 ГГц) в соответствии с МЭК 61000-4-3, Тест на устойчивость к электромагнитному полю - уровень теста: 5 В/м (2.7...6 GHz) в соответствии с МЭК 6300-4 теста: 4 кВ (на вход-выход) в соответствии с МЭК 61000-4-4, Тест на устойчивость к перенапряжению - уровень теста: 4 кВ (между источником питания и заземлением) в соответствии с МЭК 61000-4-5, Тест на устойчивость к перенапряжению - уровень теста: 3 кВ Устойчивость к приведенным возмущениям - уровень теста: 15 В (0,15...80 MГц) в соответствии с МЭК 61000-4-6, Устойчивость к магнитным полям - уровень теста: 30 А/м (50...60 Гц) в соответствии с МЭК 61000-4-8, Устойчивость к перепаду МЭК 61000-4-11, Устойчивость к перепадам напряжения - уровень теста:60 % (10 циклов) в соответствии с МЭК 61000-4-11, Устойчивость к перепадам напряжения - уровень теста: 30 % (25 циклов) в соответствии с МЭК 61000-4-11, Излучение возмущающего поля в соответствии с EN 55016-2-3, Предел для помех0 в соответствии с EN 55016-1-2, в соответствии с EN 55016-2-1
Электромагнитная эмиссия: Приведены помехи в соответствии с МЭК 61000-6-3, Излучаемые помехи в соответствии с МЭК 61000-6-4
