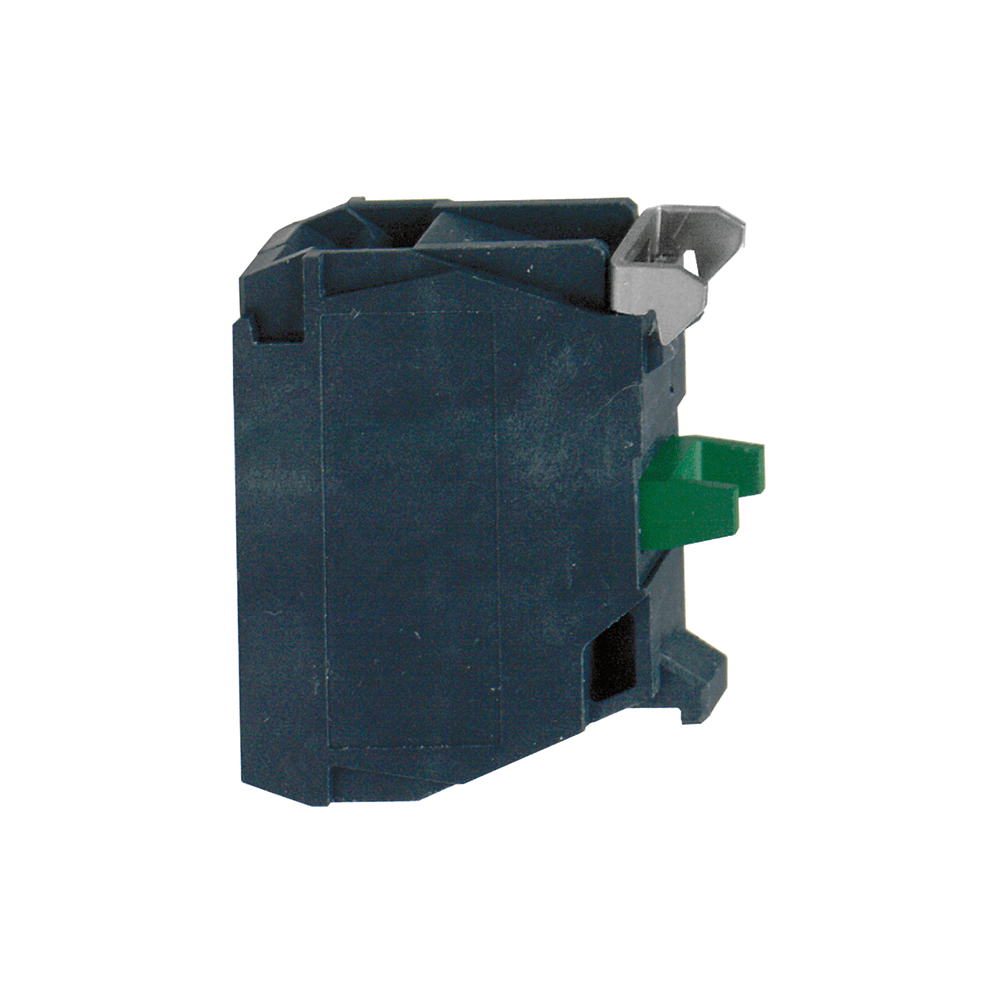

Блок контактов повышенной вибростойкости НО ZBE1019

Технические характеристики

Серия продукта: Harmony XB4, Harmony XB5
Тип изделия или компонента: Контактная колодка
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 5,6 см
Ширина 1 упаковки: 4, 4, 4, 4 см
Вес 1 упаковки: 9 г
Гарантия: 18 месяцев
Клеммы подключения: Винтовые клеммы для наконечника
Стандарты: JIS C8201-5-1, EN/IEC 60947-5-4, CSA C22.2 № 14, EN/IEC 60947-1, UL 508, JIS C8201-1
Сертификация изделия: UL, BV, DNV, LROS (Lloyds реестр судоходства), GL, CSA
Защитная обработка: TH
Тип 2 упаковки: BB1
Количество ед упаковки: 5,6 см
Ширина 2 упаковки: 4,4 см
Длина 2 упаковки: 5,4 см
Вес 2 упаковки: 51 г
Тип 3 упаковки: S02
Количество единиц в 3 упаковке: 400
Высота 3 3 см
Длина 3 упаковки: 40 см
Вес 3 упаковки: 4,375 кг
Рабочая температура окружающей среды: -40… 70 C
Степень защиты: IP20 в соответствии с МЭК 60529
Название устройства: ZBE
Механическая износостойкость: 10000000 циклов
Температура окружающего воздуха для собер: -40… 70 C
Виброустойчивость: 5 gn (f= 2…500 Гц) в соответствии с МЭК 60068-2-6
Тип контакта и соединения: 1 нормально открытый
Ударопрочность: 30 gn (продолжительность = 18 мс) для полусинусоидального ускорения 00 gn (продолжительность = 11 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27
Работа контакта: Медленное размыкание
Материал контакта: Серебряный сплав (Ag/Ni)
Принудительное размыкание: Отсутствует
Продажа неделя
контакты
Монтаж контактного блока: Фронтальный крепеж
Рабочий ход: 2,6 мм (НЕ меняет электрическое состояние), 4,3 мм (общий ход)
Усилие срабатывания: 2,3 Н НЕ изменяет электрическое состояние
Тип электрического блока: Одинарный
Код состава (количество <= 7), C3 (количество <= 6), C4 (количество <= 4), C5 (количество <= 5), C6 (количество <= 3), C7 (количество <= 4), C8 (количество <= 2), C9 (количество <= 2), C9 (количество <= 4) (количество <= 6), M2 (количество <= 4), M3 (количество <= 4), M5 (количество <= 2), M6 (количество <= 2), M7 (количество <= 6), M8 (количество <= 4), M9 (количество <= 4) SF2 (количество <= 2), MF1 (количество <= 2), MF2 (количество <= 2), C10 (количество <= 2), M4 (количество <= 2), C13 (количество <= 1)
