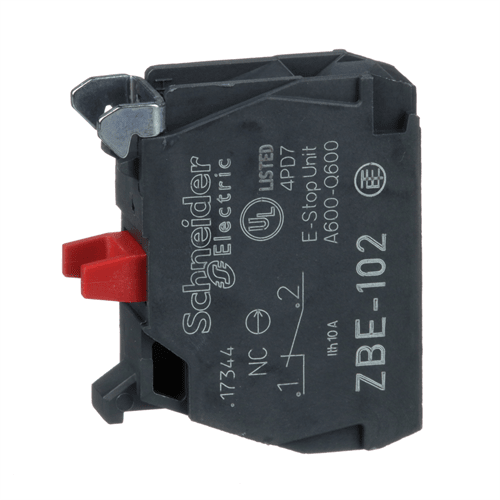

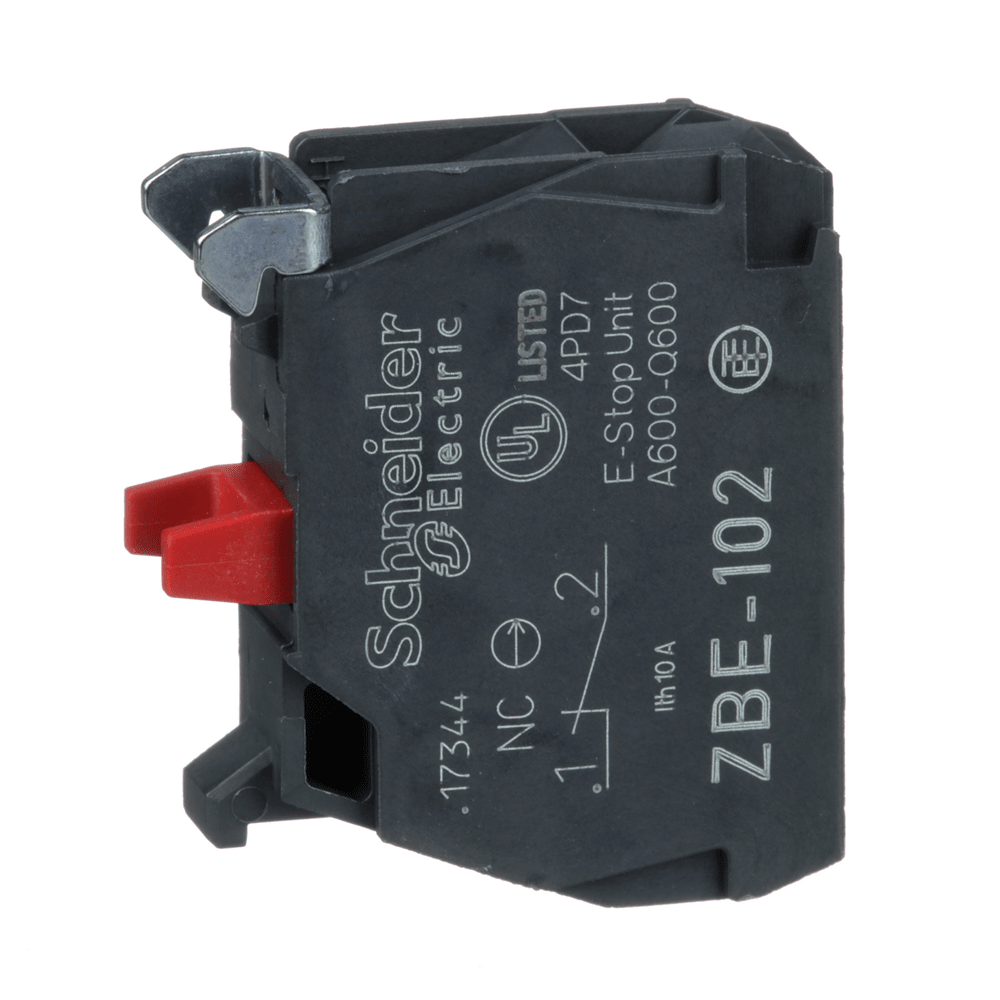

Блок-контакт с клеммным зажимом под винт 1НЗ ZBE102
- Описание
- Характеристики
- Видео {{product.videosCount > 0 ? '(' + product.videosCount +')' : ''}}
- Отзывы {{product.reviewsCount > 0 ? '(' + product.reviewsCount +')' : ''}}
Технические характеристики
Серия продукта: Harmony XB4, Harmony XB5
Тип изделия или компонента: Контактная колодка
Масса нетто: 0,011 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 5, 5 3,400 см
Длина 1 упаковки: 5,400 см
Вес 1 упаковки: 9,000 г
Гарантия: 18 месяцев
[Ui] номинальное напряжение изоляции: 600 В (степень загрязнения 3) в соответствии с EN 6094 напр.: 6 кВ в соответствии с EN 60947-1
[Ie] номинальный рабочий ток: 3 А в 240 В, AC-15, A600 в соответствии с EN/IEC 60947-5-1, 6 А в 120 В, AC-15, A600 в соответствии с EN/IE0 5 DC-13, Q600 в соответствии с EN/IEC 60947-5-1, 0,27 А в 250 В, DC-13, Q600 в соответствии с EN/IEC 60947-5-1, 0,55 А в 125 В, DC-13, Q600 в соответствии с EN/IE6-6 В, AC-15, A600 в соответствии с EN/IEC 60947-5-1
Клеммы подключения: Винтовой зажим, = 1 x 0.22 мм кв без кабельного наконечника в соответствии с EN 60947-1
Стандарты: EN/IEC 60947-1-2, CS. C8201-5-1, EN/IEC 60947-1, UL 508, EN/IEC 60947-5-4, JIS C8201-1
Сертификация изделия: CSA, GOST, BV, DNV, GL, LROS (Lloyds реестр судоходства)
2 упаковки: BB1
Количество единиц в 2 упаковке: 5
Высота 2 упаковки: 5,600 см
Ширина 2 упаковки: 4,300 см
Длина 2 упаковки: 5,400 см
Вес 2 упаковки: 52,0> единиц в 3 упаковке: 800
Высота 3 упаковки: 30,000 см
Ширина 3 упаковки: 30,000 см
Длина 3 упаковки: 40,000 см
Вес 3 упаковки: 8,757 кг
Рабочая Момент затяжки: 0,8…1,2 Н.м в соответствии с EN 60947-1
Степень защиты: IP20 в соответствии с МЭК 60529
Описание изделия: Основной элемент
Название устройства: ZBE
Механическая износостойкость: 10000000 циклов для C
Электрическая износостойкость: 1000000 циклов, AC-15, 20 на 20 на 200 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C, 1000000 циклов, AC-15, 4 А на 24 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C0,1 на 110 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C, 1000000 циклов, DC-13, 0,5 А на 24 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5> Форма головки винта:Крестовый совместимый с позиционным № 1 отвертка, Щелевой совместимый с плоский O 4 мм отвертка, Щелевой совместимый с плоский O 5.5 мм отвертка
Защита от короткого замыкания: 10 А плавка вставка тип gG в соответствии с EN/IEC 6094 (f= 2…500 Гц) в соответствии с МЭК 60068-2-6
Тип контакта и соединения: 1 нормально закрытый
[Ith] условный тепловой ток в открытом вык: 10 А в соответствии с EN/IEC 60947-5-1
Удароустойчивость: 30 gn ускорение в соответствии с МЭК 60068-2-27, 50 gn (продолжительность = 11 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27
Работа контакта: Медленное размыкание
Материал контакта: Серебряный сплав (Ag/Ni)< 60947-5-1 приложение K
Продажа неделимым количеством: 5
Использование контатов: Стандартные контакты
Монтаж контактного блока: Фронтальный крепеж
Рабочий ход: 1,5 мм (NC с изменением электрического состояния), 4,3 мм (общий ход)< общий ход) электрического состояния
Тип контактного блока: Одинарный
Код состава электрической части: C1 (количество <= 9), C2 (количество <= 7), C3 (количество <= 6), C4 (количество <= 4), C5 (количество <= 5), C6 (количество) C8 (количество <= 2), C9 (количество <= 3), C12 (количество <= 6), M1 (количество <= 6), M2 (количество <= 4), M3 (количество <= 4), M5 (количество <= 2), M6 (количество) M8 (количество <= 4), M9 (количество <= 2), SF1 (количество <= 3), SF2 (количество <= 2), MF1 (количество <= 2), MF2 (количество <= 2), C10 (количество <= 2), M4 <=1)
Тип контактного блока: Одинарный
Код состава электрической части: C1 (количество <= 9), C2 (количество <= 7), C3 (количество <= 6), C4 (количество <= 4), C5 (количество <= 5) (количество <= 4), C8 (количество <= 2), C9 (количество <= 3), C12 (количество <= 6), M1 (количество <= 6), M2 (количество <= 4), M3 (количество <= 4), M5 (количество <= 4), M5 (количество <= 4) (количество <= 6), M8 (количество <= 4), M9 (количество <= 2), SF1 (количество <= 3), SF2 (количество <= 2), MF1 (количество <= 2), MF2 (количество <= 2), C10 ( 2), C13 (количество <=1)2 Н NC с изменением электрического состояния
Тип контактного блока: Одинарный
Код состава электрической части: C1 (количество <= 9), C2 (количество <= 7), C3 (количество <= 6), C4 (количество <= 4), C5 (количество <= 5) (количество <= 4), C8 (количество <= 2), C9 (количество <= 3), C12 (количество <= 6), M1 (количество <= 6), M2 (количество <= 4), M3 (количество <= 4), M5 (количество <= 4), M5 (количество <= 4) (количество <= 6), M8 (количество <= 4), M9 (количество <= 2), SF1 (количество <= 3), SF2 (количество <= 2), MF1 (количество <= 2), MF2 (количество <= 2), C10 ( 2), C13 (количество <=1)
-
ПроизводительSchneider Electric
-
Тип изделияБлок-контакт
-
Номинальный ток (А)10 А
-
Конфигурация контактов1 НЗ
-
Диаметр22 мм
-
МатериалПластик
-
Степень пылевлагозащиты IPIP20
-
СерияHarmony XB5 (Schneider Electric)
-
Страна регистрации брендаФранция
-
Страна происхождения продуктаФранция
