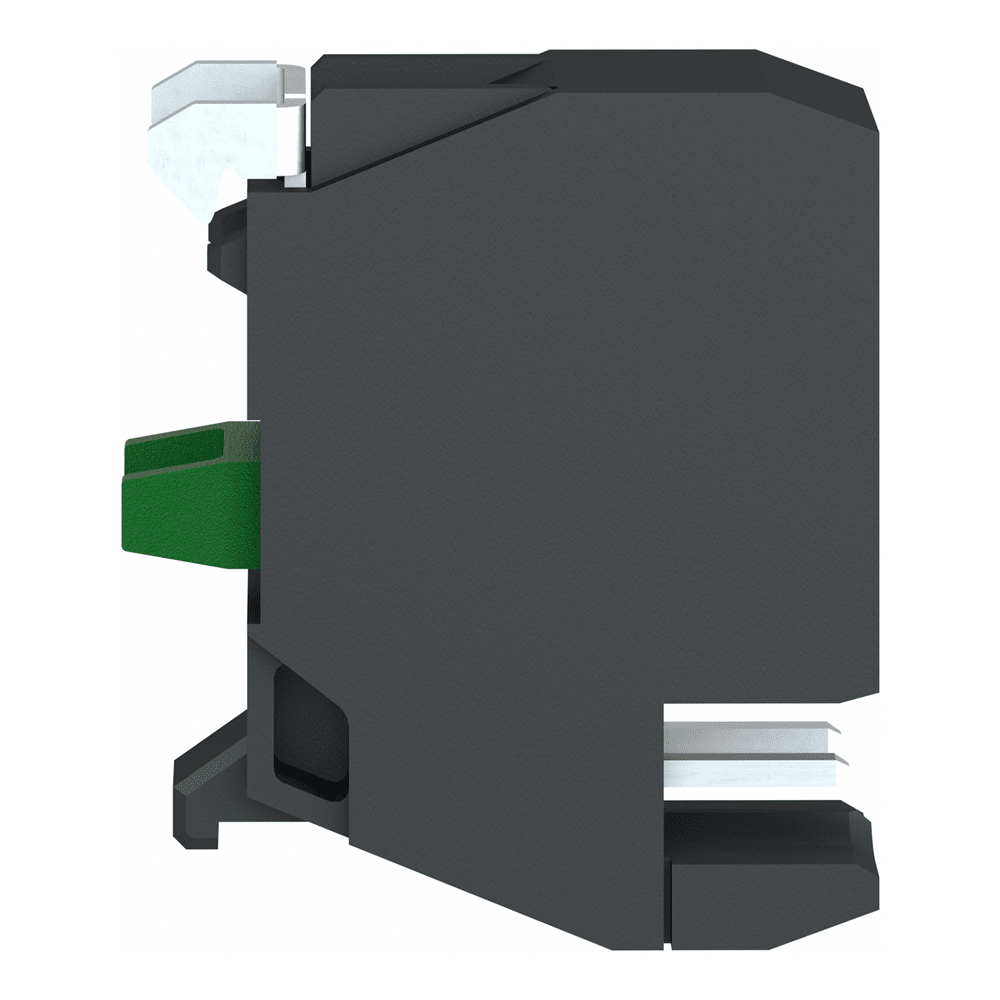

Блок-контакт 1НО ZBE1014
- Описание
- Характеристики
- Видео {{product.videosCount > 0 ? '(' + product.videosCount +')' : ''}}
- Отзывы {{product.reviewsCount > 0 ? '(' + product.reviewsCount +')' : ''}}
Технические характеристики
Серия продукта: Harmony XB4, Harmony XB5
Тип изделия или компонента: Контактная колодка
Масса нетто: 0,011 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 5, 5 см
Длина 1 упаковки: 5,4 см
Вес 1 упаковки: 7,0 г
Гарантия: 18 месяцев
[Ui] номинальное напряжение изоляции: 250 В (степень загрязнения 3) в соответствии с IEC 60947-1
к IEC 60947-1
[Ie] номинальный рабочий ток: 3 А в 240 В, AC-15, A300 в соответствии с IEC 60947-5-1, 6 А в 120 В, AC-15, A300 в соответствии с IEC 60947-5-1,3,1 IEC 60947-5-1, 0,22 А в 125 В, DC-13, R300 в соответствии с IEC 60947-5-1
Клеммы подключения: Вставной соединитель
Стандарты: JIS C8201-5-1, UL 501, CS-5. 14, IEC 60947-1, IEC 60947-5-4, JIS C8201-1
Сертификация изделия: CSA, UL, DNV, GL, LROS (Lloyds реестр судоходства), BV
Защитная обработка: TH
Тип 2 упаковок 5
Высота 2 упаковки: 5,7 см
Ширина 2 упаковки: 4,5 см
Длина 2 упаковки: 5,4 см
Вес 2 упаковки: 44,0 г
Тип 3 упаковки: S03<0/0 Количество единиц в 3 упаковке: 0 см
Ширина 3 упаковки: 30,0 см
Длина 3 упаковки: 40,0 см
Вес 3 упаковки: 7,477 кг
Рабочая температура окружающей среды: -40… 70 C
Степень защиты: IP20 в соответствии с МЭК 60529
Описание изделия: Основной элемент
Название устройства: ZBE
Механическая износостойкость: 10000000 циклов
Температура окружающего воздуха для собер: -40… 70 C
Электрическая износостойкость: 1000000 циклов, AC-15, 1 А на 230 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C, 1000000 циклов, 1 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C, 1000000 циклов, AC-15, 3 А на 24 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 к, 0,15 А на 110 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C, 1000000 циклов, DC-13, 0,4 А на 24 В, производительность < 3600 цикл/ч, коэффициент нагрузки: приложение C
Защита от короткого замыкания: 4 А плавкая вставка тип gG в соответствии с IEC 60947-5-1
Виброустойчивость: 5 gn (f= 2…500 Гц) в соответствии с МЭК 60068-2-6
Тип контакта и соединение: 1 исп: 10 А в соответствии с IEC 60947-5-1
Ударопрочность:30 gn (продолжительность = 18 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27, 50 gn (продолжительность = 11 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27
Работа контакта: Медленное размыкание (Ag/Ni)
Принудительное размыкание: Отсутствует
Продажа неделимым количеством: 5
Использование контатов: Стандартные контакты
Монтаж контактного блока: Фронтальный крепеж
Рабочий ход: 2,6 мм (не меняет электрическое состояние), 4,3 мм 2,3 Н НЕ изменяет электрическое состояние
Тип контактного блока: Одинарный
Код состава электрической части: C11 (количество <= 3), C14 (количество <= 2), M10 (количество <= 2)
-
ПроизводительSchneider Electric
-
Тип изделияБлок-контакт
-
Номинальный ток (А)10 А
-
Конфигурация контактов1 НО
-
Диаметр22 мм
-
МатериалПластик
-
Степень пылевлагозащиты IPIP20
-
СерияHarmony XB5 (Schneider Electric)
-
Страна регистрации брендаФранция
-
Страна происхождения продуктаФранция
