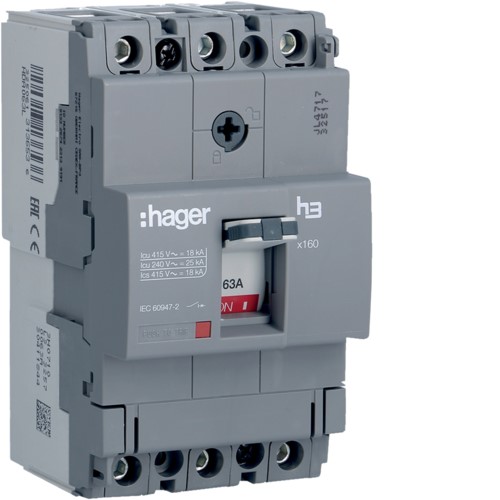

Автоматический выключатель x160, In=63А, 3п, 18kA, Тффикс./Мффикс. Hager HDA063L

Архитектура
Тип управления: импульсное реле
Количество защищенных полюсов: 3
Количество полюсов: 3 P
Тип полюса: 3P3D
Функции
Комплект устройства с блоком защиты: да
Расцепитель: TM F/F
Интегрированная защита от замыкания на землю: нет
Параллельно переключение нейтрали: нет
Управление и индикаторы
Мотор привод интегрирован: нет
Основные электрические характеристики
Номинальное рабочее напряжение переменного тока: 220 / 415 V
Частота: 50/60 Hz
Напряжение
Номинальное напряжение изоляции: 690 V
Устойчивость по отношению к номинальной импульсного напряжения: 8 kV
С отключением под напряжением: нет
Электрический ток
Номинальный ток: 63 A
Диапазон регулирования тепловой защиты: 1
Номинальный ток при 65°C согласно IEC 60947: 57,1 A
Номинальный ток при 70°C согласно IEC 60947: 55 A
Мощность короткого замыкание 220 В 50 Гц согласно IEC 947.2: 25 kA
Мощность короткого замыкания 230 В 50 Гц согласно IEC 947.2: 25 kA
Мощность короткого замыкания 240 В 50 Гц согласно IEC 947.2: 25 kA
Мощность короткого замыкания 380 В 50 Гц согласно IEC 947.2: 18 kA
Мощность короткого замыкания 400 В 50 Гц согласно IEC 947.2: 18 kA
Мощность короткого замыкания 415 В 50 Гц согласно IEC 947.2: 18 kA
Отключающая способность для 230В (EN 60947-2 ): 25 kA
Отключающая способность для 240В (EN 60947-2): 25 kA
Максимальная отключающая способность Icu для 400В (EN 60947-2): 18 kA
Отключающая способность для 415В ( EN 60947-2): 18 kA
Мощность
Общая рассеиваемая мощность под номинальным током: 21,3 W
Рассеиваемая мощность в расчете на каждый полюс: 7 ,1 W
Выносливость
Электрическая прочность количества циклов: 1000
Количество механических процессов: 4000
Размеры
Глубина установленного изделия: 68 mm
Высота установленного изделия: 130 mm
Ширина установленного изделия: 75 mm
Монтаж
Монтаж на DIN рейке с помощью дополнительного адаптера: нет
Подключение
Тип соединения: Винтовой
Настройка
Ток магнинтного расцепителя: 1000 A
Оборудование
Моторпривод опционально: нет
Возможность присоединение дополнительного оборудования: да
Стандарты
Стандартный текст: IEC 60947-2
Европейская директива WEEE: связан
Безопасность
Защитное исполнение IP: IP4X
Условия использования
Степень загрязнения в соответствии с IEC 60664/IEC 60947-2: 3
Высота: 2000 m
Температура
Температура калибровки: 50 °C
