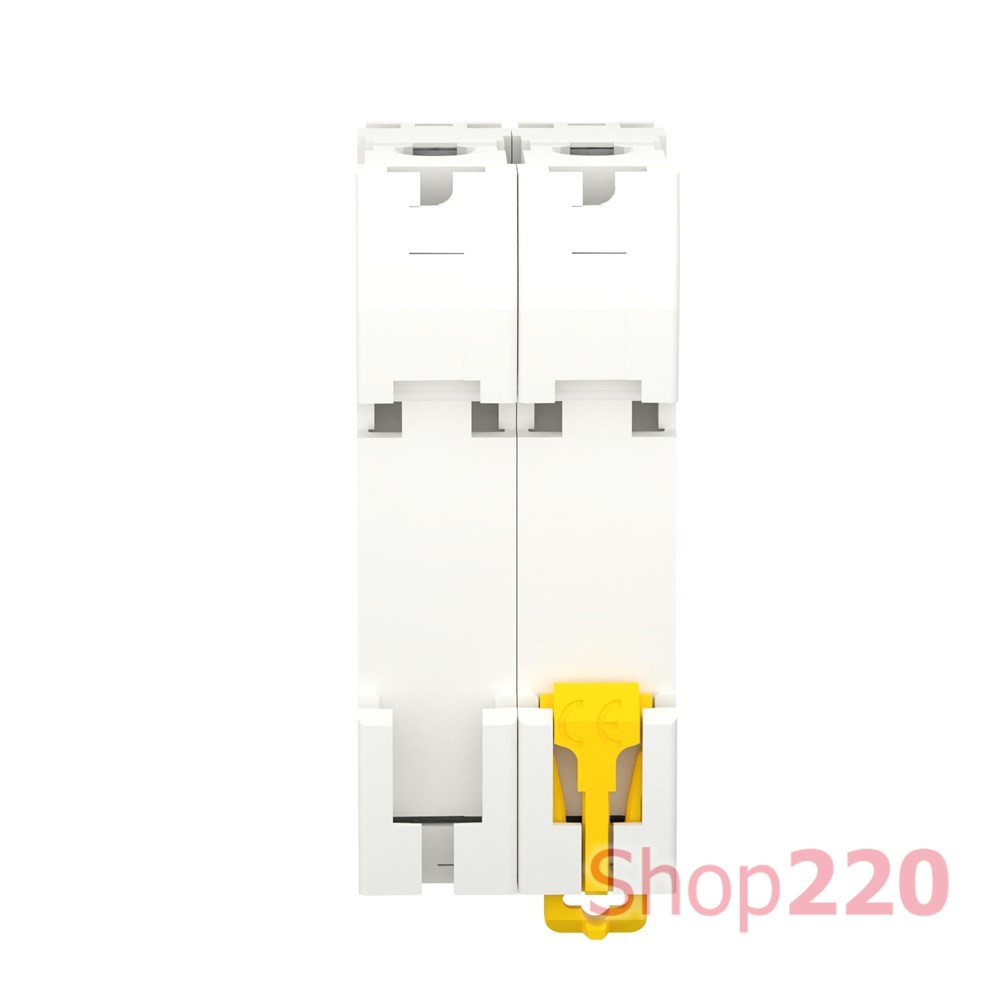

Автоматический выключатель 20А, 2 полюса, уставка В, Resi9 R9F02220 Schneider Electric

Модульный автоматический выключатель серии Resi9 производства концерна Schneider Electric предназначен для защиты потребителей электрической энергии жилых домов. Они разработаны с учетом стиля и простоты использования в быту. Автомат устанавливается в электрический щит на din-рейку и может быть смонтирован в произвольном положении. Имеет индикацию состояния посредством положения рукоятки (включено-отключено). Выполнен в соответствии с ДСТУ EN 60898-1:2014 (МЕК 60898-1). Полный ассортимент серии гарантирует, что у вас есть все необходимое, чтобы клиенты были довольны конечным результатом.

Автомат обеспечивает:

• защиту от токов короткого замыкания,
• защиту проводки от токов перегрузки,
• разъединение: позиция рычага ВЫКЛ означает разъединение нижестоящего оборудования от источника питания.

Характеристики автомата Resi9 Schneider Electric

Номинальный ток: 20 А
Номинальное напряжение на полюс: 230В, 50 Гц переменного тока
Кривая отключения: В
Отключающая способность (стойкость автомата к току КЗ): 6 кА (согласно ДСТУ EN 60898-1:2014)
Напряжение изоляции: 440 В переменного тока
Количество фаз: 2
Количество занимаемых модулей в щите: 2
Сечение подключаемого кабеля: см. таблицу ниже
Электрическая износостойкость: 10 000 циклов
Механическая износостойкость: 20 000 циклов
Рабочая температура: от -25 до +60 °C
Длина зачистки проводов: 14 мм
Степень защиты IP: IP20 (в соответствии с IEC 60529)
Класс изоляции: II
Серия: Resi9
Производитель: Schneider Electric

Сечение подключаемых проводов

Габаритные размеры автоматических выключателей Resi9

Электрические схемы автоматических выключателей Schneider Electric

Крепление на 35мм дин-рейку. Любое положение установки
