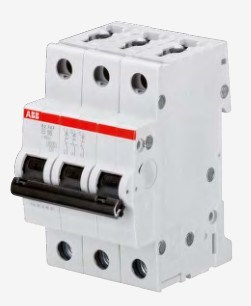

Автоматический выключатель 13А, 3 полюс, тип B, SZ203-B13 ABB 2CDS253025R0135

Автоматический выключатель ABB серии SZ используется для защиты и контроля цепей от перегрузок и коротких замыканий, а также для защиты людей и кабелей большой длины в системах заземления TN и IT. Они подходят для использования в бытовых и промышленных целях. Изделия соответствуют европейскому стандарту IEC / EN 60898-1 и могут эксплуатироваться при температурах окружающей среды от −25 до +55 °C. Возможность подключения дополнительных принадлежностей и аксессуаров является неоспоримым преимуществом серии.

Характеристики автоматического выключателя ABB

Серия оборудования: SZ200, модульное оборудование на токи до 63А
Номинальное напряжение сети: 230/400 В~
Минимальное рабочее напряжение: 12 В~
Частота сети: 50/60 Гц
Номинальный ток: 13 А
Отключающая характеристика (уставка): B
Количество полюсов: 3
Количество занимаемых модулей на дин-рейке (17,5мм): 3
Отключающая способность: 6 кА
Сечение присоединяемого проводника:

• жесткий кабель 35 мм²
• гибкий кабель: 25 мм²

Сечение сборных шин (сверху / снизу): 10 мм²
Электрическая износостойкость:

• 20 000 циклов (при In < 32A АС);
• 10 000 циклов (при In ≥ 32A АС);
• 1 000 циклов на постоянном токе (DC)

Механическая износостойкость: 20 000 циклов
Температура эксплуатации: - 25 С ... + 55 С
Класс защиты IP20
Положение монтажа: любое
Серия: SZ200
Производитель: ABB (АББ, Швейцария)

К автоматам серии SZ возможно подключение таких аксессуаров:

• Вспомогательный контакт
• Сигнальный контакт
• Диэлектрический триггер (триггер с дополнительным током)
• Триггер поддержки
• Управление двигателем
• Встроенный вспомогательный переключатель
