Автоматический выключатель 630А, FormulA A3N 630 ELT-LI F F, ABB 1SDA066566R1

Промышленный корпусный автоматический выключатель 630А АББ серии FormulA используется для защиты от перегрузки и КЗ силовых кабелей, линий, мощных электродвигателей и других потребителей э/э. Все автоматические выключатели в литом корпусе семейства FORMULA обладают следующими конструктивными характеристиками:

• двойная изоляция;
• прямое управление;
• пригодность к разъединению;
• электромагнитная совместимость;
• применение в условиях тропического климата;
• возможность запитывания как через верхние, так и через нижние выводы;
• универсальность монтажа; выключатели могут устанавливаться в горизонтальном, вертикальном или в боковом положении без какого-либо снижения номинальных характеристик;
• номинальные характеристики не изменяются при эксплуатации на высотах до 2000 м над уровнем моря. На высоте свыше 2000 м меняются свойства атмосферы (состав воздуха, диэлектрическая прочность, охлаждающая способность и давление), что влияет на основные эксплуатационные параметры автоматического выключателя;
• автоматические выключатели FORMULA могут использоваться при температуре окружающей среды от -25 до +70 °C и храниться в помещении при температуре от -40 до +70 °C. Относительно использования при температурах всех выключателей FORMULA см. параграф "Зависимости характеристик от температуры" в главе "Кривые характеристик срабатывания защиты и техническая информация" в каталоге, размещенном в разделе Документация;
• все автоматические выключатели FORMULA оснащены кнопкой тестирования для проверки срабатывания; этот тест должен выполняться на выключателе в замкнутом состоянии.

Электронный расцепитель ELT LI (только для типоразмера A3) обеспечивает защиту от перегрузки L и короткого замыкания I:

• защита от перегрузки (L): фиксированный порог I1=630 A, кривая срабатывания с обратнозависимой длительной выдержкой времени;
• защита от короткого замыкания (I): фиксированный порог I3=6000 A, кривая мгновенного срабатывания;
• 100 % защита нейтрали в четырехполюсных автоматических выключателях.

Характеристики автоматического выключателя ABB

Номинальный ток: 630 А
Количество полюсов: 3 (трехфазный)
Номинальное рабочее напряжение, Ue при 50-60 Гц: 550 В
Номинальное напряжение изоляции: 690В
Импульсное напряжение изоляции: 6 кВ
Частота: 50/60 Гц
Отключающая способность: 36 кА
Расцепитель короткого замыкания: фиксированный порог I1=630 A, кривая срабатывания с обратнозависимой длительной выдержкой времени. Точность срабатывания между 1,1...1,30xI1;
Тепловой расцепитель: фиксированный порог I3=6000 A, кривая мгновенного срабатывания. Точность: ± 10%
Возможность отключения расцепителя короткого замыкания: нет
Возможность отключения теплового расцепителя: нет
Электрическая износостойкость, циклов: 2 000
Механическая износостойкость, циклов: 5 000
Монтаж на дин-рейке: нет

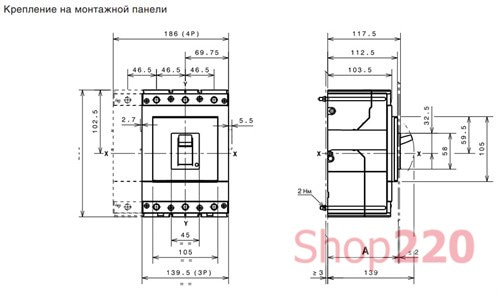

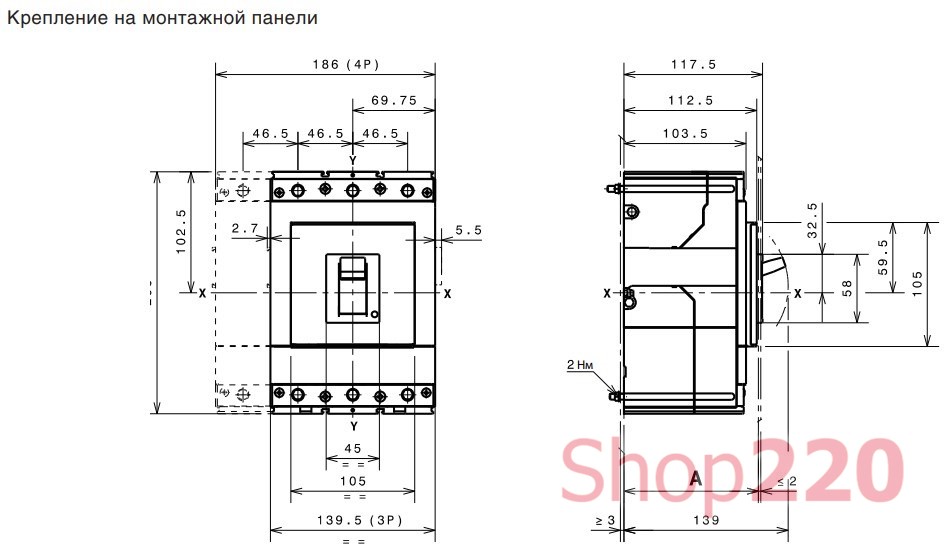

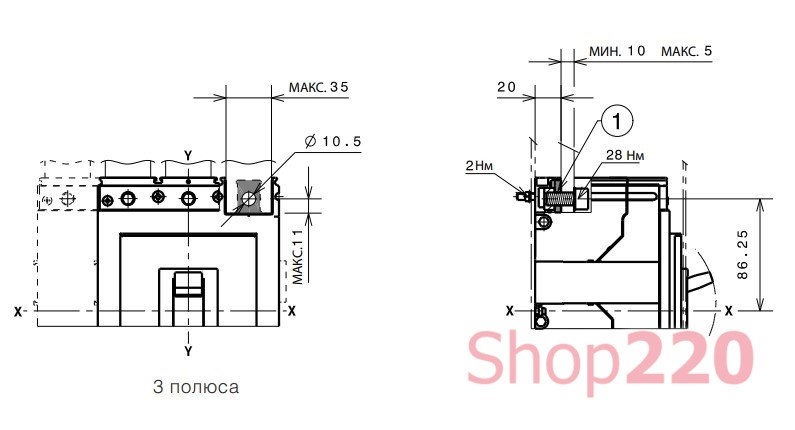

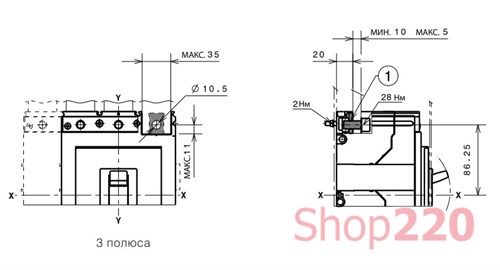

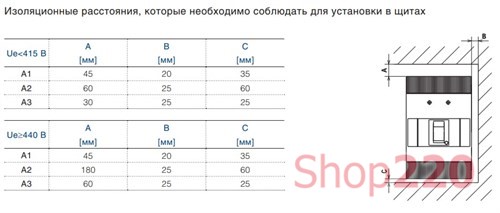

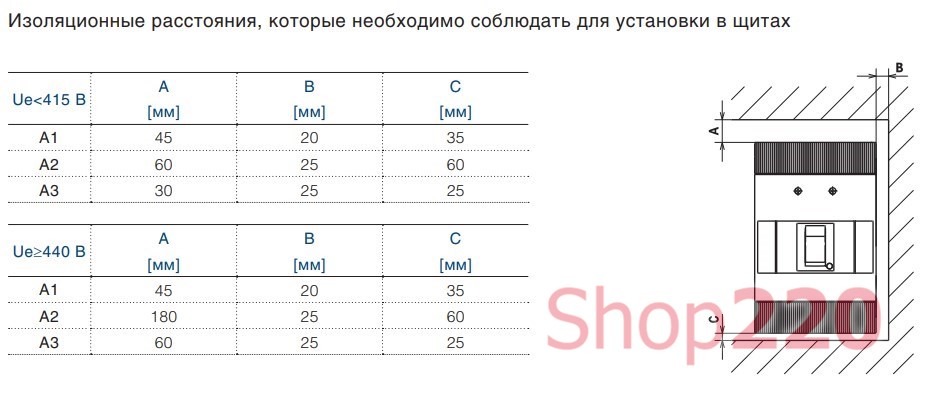

Габаритные размеры (ширина x глубина x высота): 139,5x103,5x205 мм
Вес: 3,25 кг
Стандарт: IEC 60947-2 / ГОСТ Р 50030.2
Производитель: ABB (АББ)

Автоматические выключатели серии FORMULA и их аксессуары изготовлены в соответствии со следующими документами:

• Стандарты: – IEC 60947-2 (соответствующий гармонизированный стандарт в России - ГОСТ Р 50030.2-99);
• Директивы: – Директива EC: "Директива по низковольтному оборудованию" (LVD) номер 2006/95/CE (заменяет 73/23/EEC и последующие поправки); – Директива EC: "Директива по электромагнитной совместимости" (EMC) номер 89/336 EEC.

Сертификация изделий на соответствие указанным выше Стандартам осуществляется в испытательных лабораториях компании ABB SACE (сертифицированы SINAL, сертификат № 062/1997-) согласно Европейскому Стандарту EN 45011. Сертификация проводится сертификационным органом Италии ACAE (Ассоциация сертификации электрических аппаратов), являющимся членом Европейской организации LOVAG ("Группа разработки соглашений по низковольтному оборудованию"), и сертификационным агентством Швеции SEMKO, входящим в состав международной организации IECEE. На передней панели автоматических выключателей FORMULA имеется голограмма, изготовленная с использованием специальных методов защиты от подделки, - гарантия качества и подлинности автоматического выключателя как изделия производства ABB SACE.

Характеристики автоматических выключателей указаны на их передней и боковой паспортных табличках:

1. Название выключателя и уровень исполнения по номинальной отключающей способности; 2. In: номинальный ток корпуса выключателя; 3. Uimp: номинальное выдерживаемое импульсное напряжение*; 4. Ui: напряжение изоляции*; 5. Ics: номинальная рабочая отключающая способность при КЗ*; 6. Icu: номинальная предельная отключающая способность при КЗ*; 7. Ue: номинальное рабочее напряжение*; 8. Значок пригодности к разъединению*; 9. Соответствие стандарту IEC 60947-2*; 10. Серийный номер; 11. Голограмма защиты от подделки; 12. Кнопка тестирования; 13. Категория применения; 14. Маркировка CE; 15. Применение при 50°C (за исключением A1 125 A).

Все автоматические выключатели серии FORMULA можно эксплуатировать при следующих параметрах окружающей среды:

• -25... +70 °C: диапазон рабочих температур воздуха в месте установки автоматического выключателя;
• -40... +70 °C: диапазон температур воздуха в месте хранения автоматического выключателя;

Автоматические выключатели FORMULA выдерживают 100% In при 50°C без срабатывания в нормальных условиях (кроме выключателя А1 125А). Для определения времени срабатывания с помощью кривых времени/тока используйте значения I t°C , указанные в таблице

Кривые срабатывания для термомагнитных и электронных расцепителей

В таблице указаны значения рассеиваемой мощности для каждого автоматического выключателя (значения указаны для 1 полюса). Максимальная общая рассеиваемая мощность автоматических выключателей в однополюсном и трёхполюсном исполнении равна произведению рассеиваемой мощности для одного полюса на количество полюсов.
