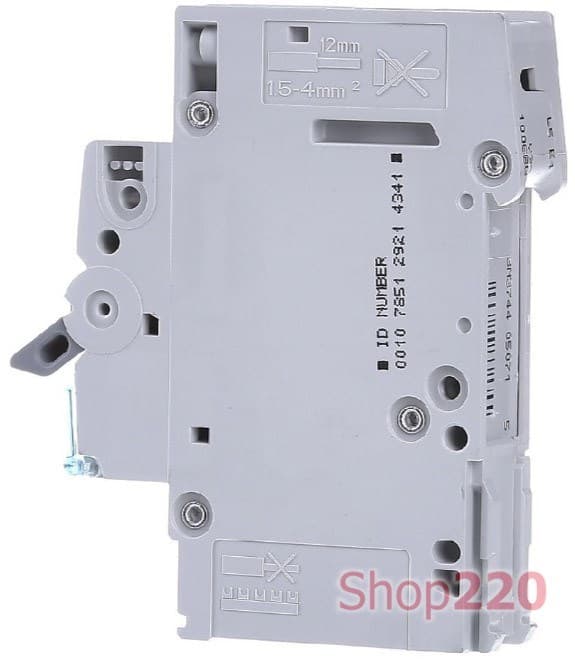

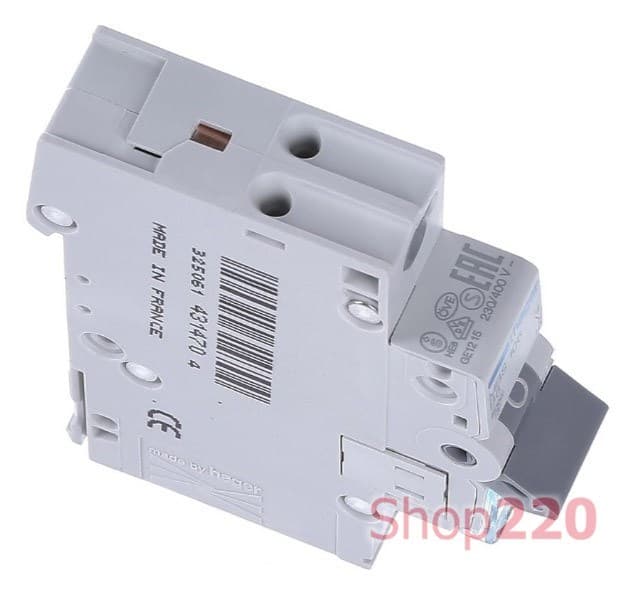

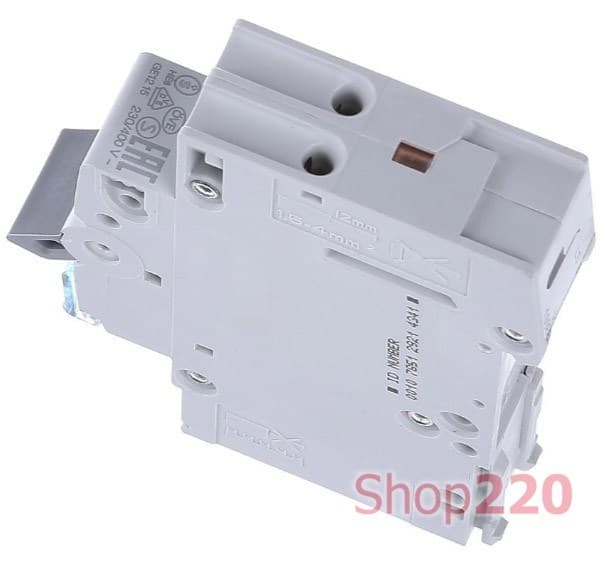

Автомат 6 А, 1 фазный, В, клеммы QuickConnect, MBS106 Hager

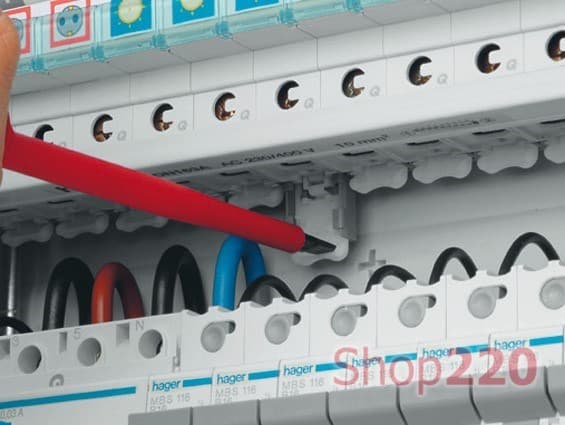

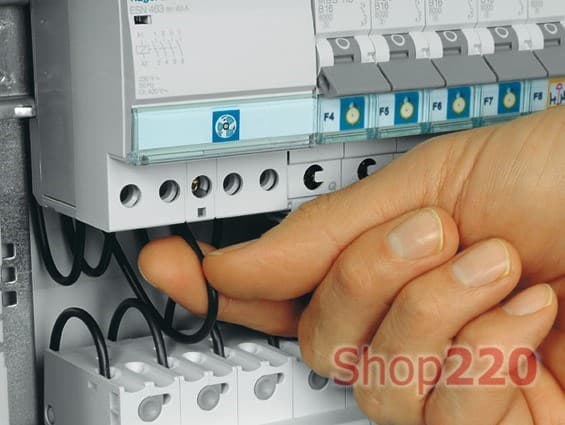

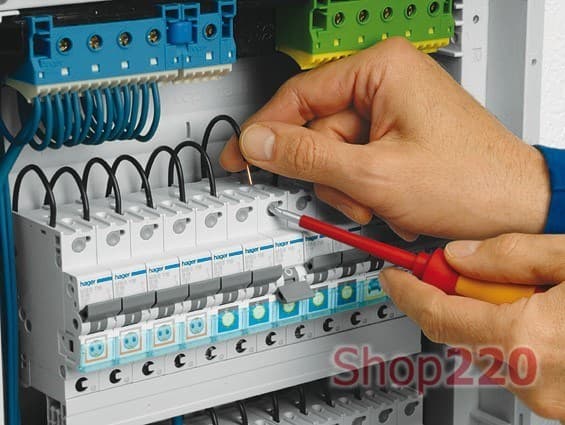

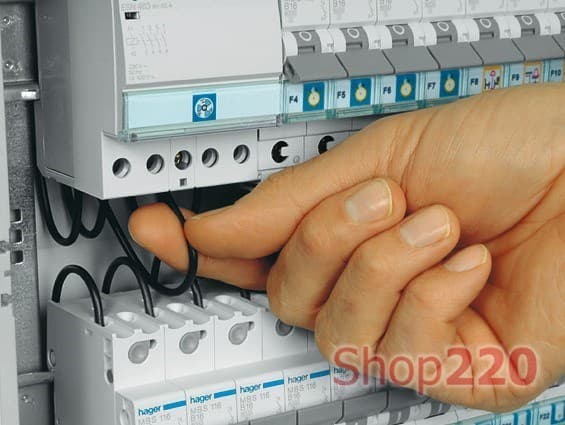

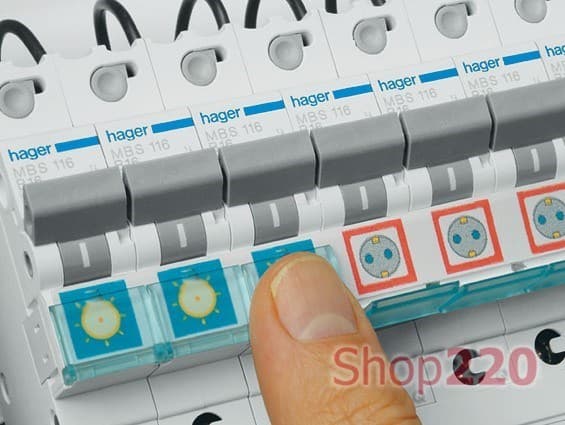

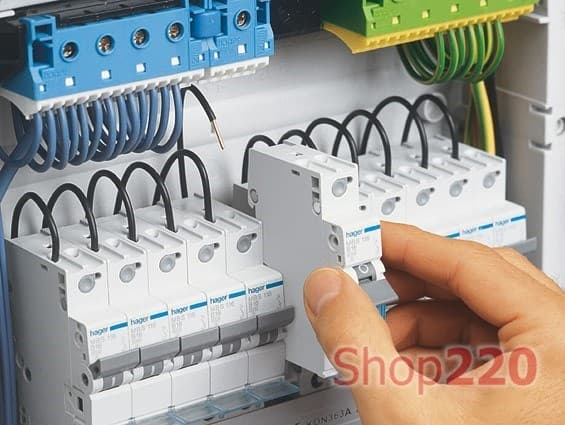

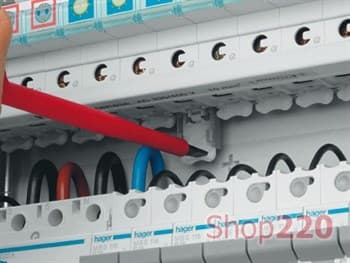

Линейный автоматический выключатель Hager используется для надежной защиты проводов и силовых кабелей от перегрузки и короткого замыкания (ТКЗ). Монтаж автоматов производится на стандартной DIN рейке в электрический распределительный щит. Благодаря применению технологии быстрого присоединения проводов QuickConnect подключение выполняется просто и со значительной экономией времени. Индикация состояния автомата при помощи надписи ON/OFF (ВКЛ/ВЫКЛ) на рычаге включения обеспечивают высокую эксплуатационную безопасность устройства. Все его токоведущие части закрыты, обеспечивается защита от прикосновения пальцем. Установка дополнительных устройств (расцепитель минимального напряжения, шунтовой расцепитель и пр.) выполняется без применения специальных инструментов.

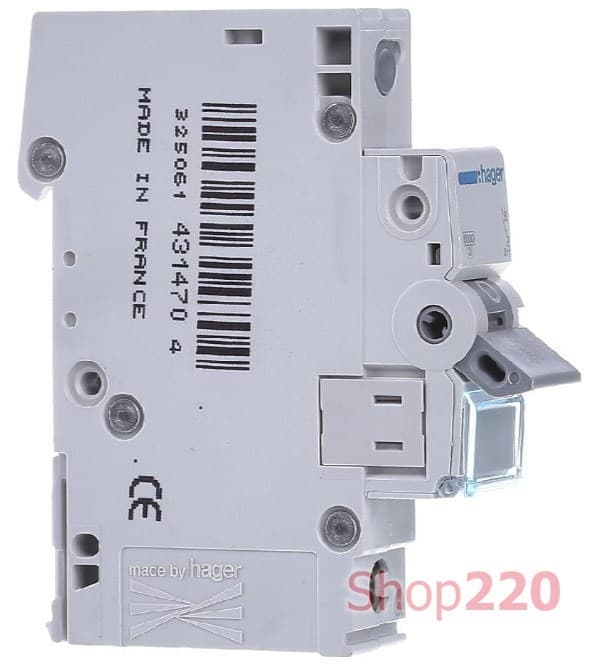

Завод по производству автоматов Хагер располагается в г. Оберней (Франция). Выполнено полное соответствие норм DIN EN 60898-1, IEC 60898-1, VDE 0641-11.

Характеристики автомата 6 А MBS106 Hager QuickConnect:

Серия оборудования: автоматические выключатели на ток до 63А
Номинальное напряжение сети: 230 В~ переменного тока АС; 60 В= постоянного тока DC
Номинальный ток: 6 А
Отключающая характеристика (уставка): В
Количество полюсов (фаз): 1
Количество занимаемых модулей на дин-рейке (17,5мм): 1
Сечение присоединяемого проводника: до 25 мм кв
Сечение присоединяемого проводника к клеммам QuickConnect: от 1,5 до 4 мм кв (для жестких и гибких проводов)
Возможность подключения дополнительных аксессуаров и принадлежностей: да
Степень защиты: IP2х
Диапазон рабочих температур: от -25 ° C до + 60 ° C
Срок службы при номинальной нагрузке:
- автоматы на токи до 32 А: 20000 операций
- автоматы на токи свыше 32 А: 10000 операций
Артикул: MBS106
Производитель: Hager (Хагер, Германия)

Кривая срабатывания автомата 6 А Hager:

Описание точек графика при работе автомата на переменном токе 50 Гц Точка 1: срабатывание по тепловой уставке от 1,13 Iном Точка 2: срабатывание по тепловой уставке до 1,45 Iном Точка 3: срабатывание по электромагнитному расцепителю от 3 Iном Точка 4: срабатывание по электромагнитному расцепителю до 5 Iном Описание точек графика при работе на постоянном токе Точка 1: срабатывание по тепловой уставке от 1,13 Iном Точка 2: срабатывание по тепловой уставке до 1,45 Iном Точка 3: срабатывание по электромагнитному расцепителю от 3 Iном Точка 4: срабатывание по электромагнитному расцепителю до 7,5 Iном

Влияние температуры окружающей среды на тепловое срабатывание автоматического выключателя Hager:


Допустимая токовая нагрузка на автоматические выключатели Hager, установленные в электрическом щите в один ряд друг за другом, вычисляется путем умножения номинального тока автомата на поправочный коэффициент из таблицы:
