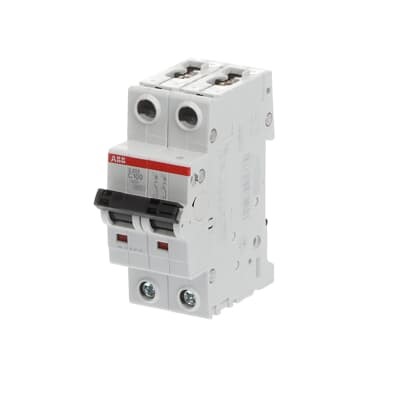

Автоматический выключатель ABB серии System pro M compact S200 используется для защиты и контроля цепей от перегрузок и коротких замыканий, а также для защиты людей и кабелей большой длины в системах заземления TN и IT. Они подходят для использования в бытовых и промышленных целях. Изделия соответствуют европейскому стандарту IEC/EN 60947-2 и могут эксплуатироваться при температурах окружающей среды от −25 до +55 °C. Возможность подключения дополнительных принадлежностей и аксессуаров является неоспоримым преимуществом серии.
Характеристики автоматического выключателя ABB
Серия оборудования: S200, модульное оборудование на токи до 63А
Номинальное напряжение сети: 230/400 В~, 72 В=
Минимальное рабочее напряжение: 12 В~, 12 В=
Частота сети: 50/60 Гц
Номинальный ток: 100 А
Отключающая характеристика (уставка): C
Количество полюсов: 2
Количество занимаемых модулей на дин-рейке (17,5мм): 2
Отключающая способность: 6 кА
Сечение присоединяемого проводника:
- жесткий кабель 35 мм²
- гибкий кабель: 25 мм²
Сечение сборных шин (сверху / снизу): 10 мм²
Электрическая износостойкость:
- 20 000 циклов (при In < 32A АС);
- 10 000 циклов (при In ≥ 32A АС);
- 1 000 циклов на постоянном токе (DC)
Механическая износостойкость: 20 000 циклов
Температура эксплуатации: - 25 С ... + 55 С
Класс защиты IP20
Положение монтажа: любое
Серия: S200
Производитель: ABB (АББ, Швейцария)
К автоматам серии S возможно подключение таких аксессуаров:
- Вспомогательный контакт
- Сигнальный контакт
- Диэлектрический триггер (триггер с дополнительным током)
- Триггер поддержки
- Управление двигателем
- Встроенный вспомогательный переключатель
от ABB
