Стоит ли использовать клеммные колодки в домашнем электрощите?

В промышленности клеммные колодки в распределительных устройствах — стандарт. В многоквартирных домах приоритетом остаётся цена. Застройщик стремится к минимальному качеству и расходам. Ответственность обычно перекладывается на подрядчика.

Иная ситуация — частные застройщики, строящие жильё для себя. Они лучше информированы и предъявляют более высокие требования к электрике. Целесообразно рассмотреть экономическую эффективность клеммных колодок на примере индивидуального дома.

Что важно для частного инвестора

Инвестор и электрик хотят надёжную, безопасную и удобную для модернизации электропроводку. При этом важно соблюсти баланс между качеством и стоимостью. Современный дом включает больше розеток и светильников. Например, освещение лестницы выполняется в нескольких контурах — основное, ступенчатая подсветка, датчики. Сегодня норма — 10 и более УЗО. К каждому светильнику прокладывают отдельный кабель, что упрощает группировку цепей.

Покажите заказчику примеры своих проектов. Если предвосхитить его ожидания, он порекомендует вас как специалиста.

Распределительный щит — сердце электропроводки

С ростом требований увеличивается и количество кабелей. Сегодня в обычном доме к щиту подводится от 150 до 400 кабелей (трёхжильных). Это 450–1200 жил. В «умных домах» — до 1000 кабелей (3000 жил). Вид множества проводов пугает застройщика. Он боится отказа системы и готов заплатить за надёжность. Распределительный щит обычно монтируют на стадии прокладки кабелей, до штукатурки. Влажная гипсовая штукатурка агрессивна и вызывает коррозию. Гипсовая пыль проникает в щит и может повредить аппараты.

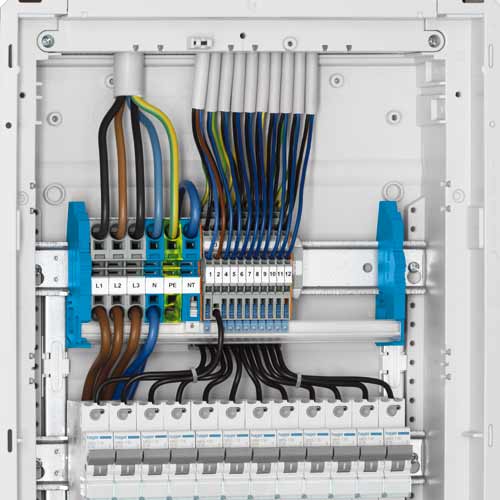

Информированный заказчик ожидает не только надёжную проводку, но и возможность её контролировать. Это достигается чётким маркированием проводников и документацией схем. Решение — клеммные колодки Wago TOPJOB® S, которые аккуратно группируют провода на DIN-рейке.

Как решить проблему штукатурки?

Лучше собрать щит заранее, в мастерской, и установить после штукатурки. Это удобнее и надёжнее, особенно зимой. Предварительно собранный щит можно быстро установить после отделочных работ. При этом не требуется оставлять большой запас кабелей.

Как сделать современный распределительный щит?

• Используйте больший и более глубокий корпус.
• Зарезервируйте 1–2 DIN-рейки для клеммных колодок.
• Оставьте около 30% свободного места.
• Продумайте группировку цепей перед вводом кабелей.

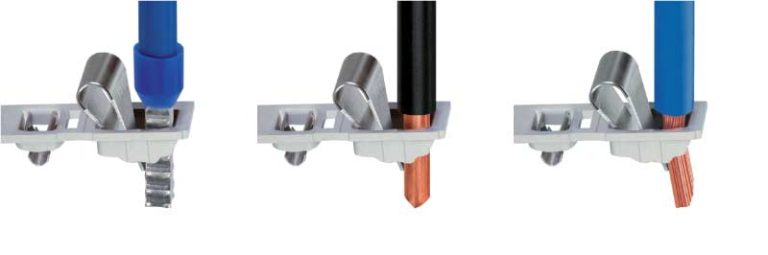

• Обрежьте провода на одинаковую длину и соединяйте их через клеммы TOPJOB® S.

Практические советы

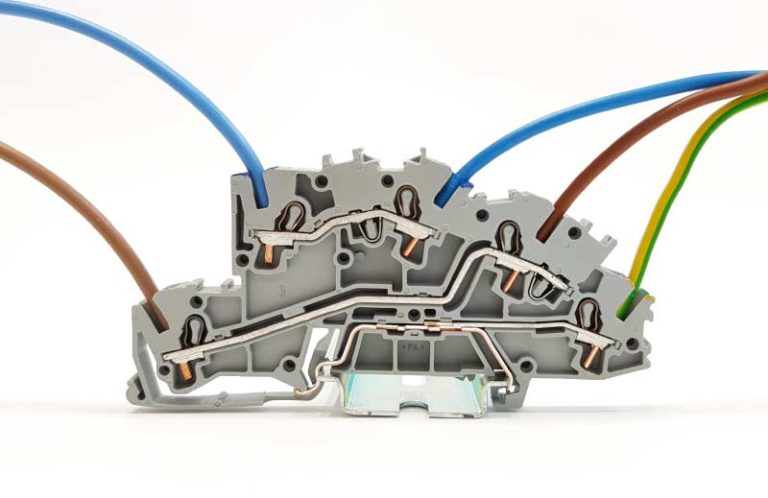

При необходимости установить корпус до штукатурки — снимите раму с рейками и соберите всё заранее в мастерской. Используйте маркировку, стяжки, соединительные шинки и заглушки. Для соединения кабелей типа YDY удобно применять клемму Wago 2003-7646. Заземление берётся с DIN-рейки, N подключается к средней клемме и дублируется перемычками 2002-400.
