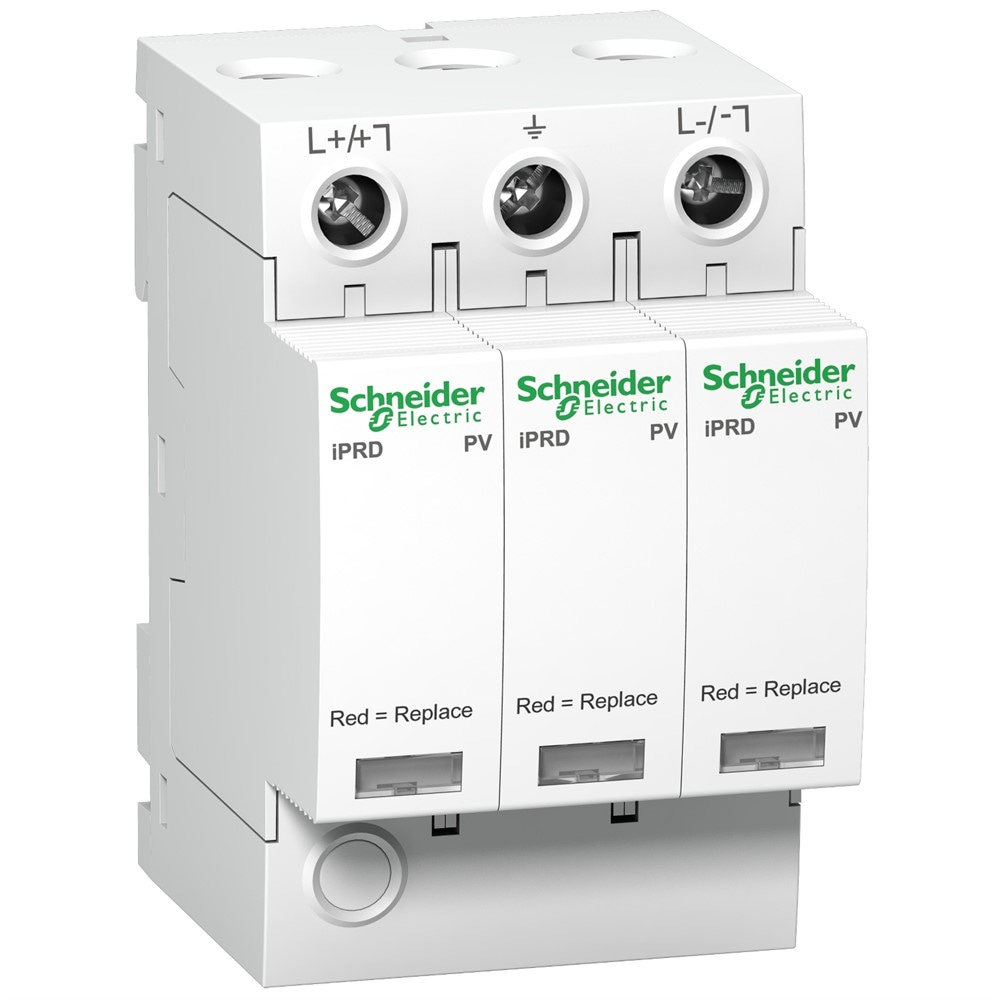

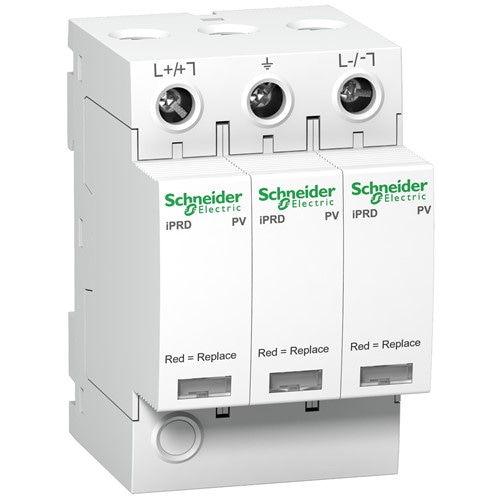

Ограничитель перенапряжения 600В DC для солнечных панелей, IPRD PV Кл.2 40R Schneider Electric A9L40271

Ограничитель перенапряжения Acti9 iPRD-DC 40r предназначен для защиты двухполюсных фотоэлектрических систем от импульсных перенапряжений, вызванных косвенными ударами молнии.
Устройство оснащено сменными картриджами, которые легко заменяются без демонтажа оборудования. Общий разрядный ток достигает 40 кА, номинальный — 15 кА. Модель относится к классу Type 2 и применяется в сетях постоянного тока. Максимальное непрерывное рабочее напряжение составляет 800 В DC. Уровень защиты Up — до 3 кВ в дифференциальном и общем режимах. Предусмотрена дистанционная сигнализация состояния через контакт SD. Конструкция допускает подключение кабелей сверху или снизу. Корпус выполнен в белом цвете (RAL 9003). Габариты: 54×85×69 мм. Степень защиты IP20 (IP40 при установке в щит). Рабочая температура: от -25°C до +60°C. Соответствует стандартам EN 50539-11:2013 и UTE C 61740-51.

Особенности изделия:

• Защита от перенапряжений при косвенных ударах молнии
• Тип 2, максимальный разрядный ток 40 кА
• Съемные картриджи с антивибрационной фиксацией
• Контакт дистанционной сигнализации состояния
• Возможность верхнего и нижнего подключения
• Соответствие международным стандартам

Технические характеристики

Серия: Acti9
Модель: iPRD PV-DC
Тип устройства: ПЗИП со сменным картриджем
Количество полюсов: 2P
Тип выхода: сухой контакт
Сигнальный контакт: 1 SD (1 C/O)
Класс защиты: Тип 2
Технология: MOV
Номинальное напряжение Ue: 800 В DC ±10%
Максимальное напряжение Ucpv: 800 В DC
Номинальный разрядный ток In: 15 кА
Максимальный разрядный ток Imax: 40 кА
Уровень защиты Up: ≤3 кВ
Время срабатывания: ≤25 нс
Тип отключения: встроенный разъединитель
Индикация: белый/красный индикатор
Напряжение сигнальной цепи: 250 В AC
Ток управления: 0,25 А
Монтаж: DIN-рейка
Количество модулей: 3
Клеммы: 2,5–25 мм² (жесткие), 2,5–16 мм² (гибкие)
Момент затяжки: 3,5 Н·м
Длина зачистки: 14 мм
Степень защиты: IP20 (IP40 в щите)
Ударопрочность: IK03
Влажность: 5–95 %
Высота установки: до 2000 м
Рабочая температура: -25…+60 °C
Температура хранения: -40…+85 °C
Вес: 400 г
Цвет: белый (RAL 9003)
Стандарты: EN/IEC 61643-31, UTE C 61740-51
Сертификация: CE
