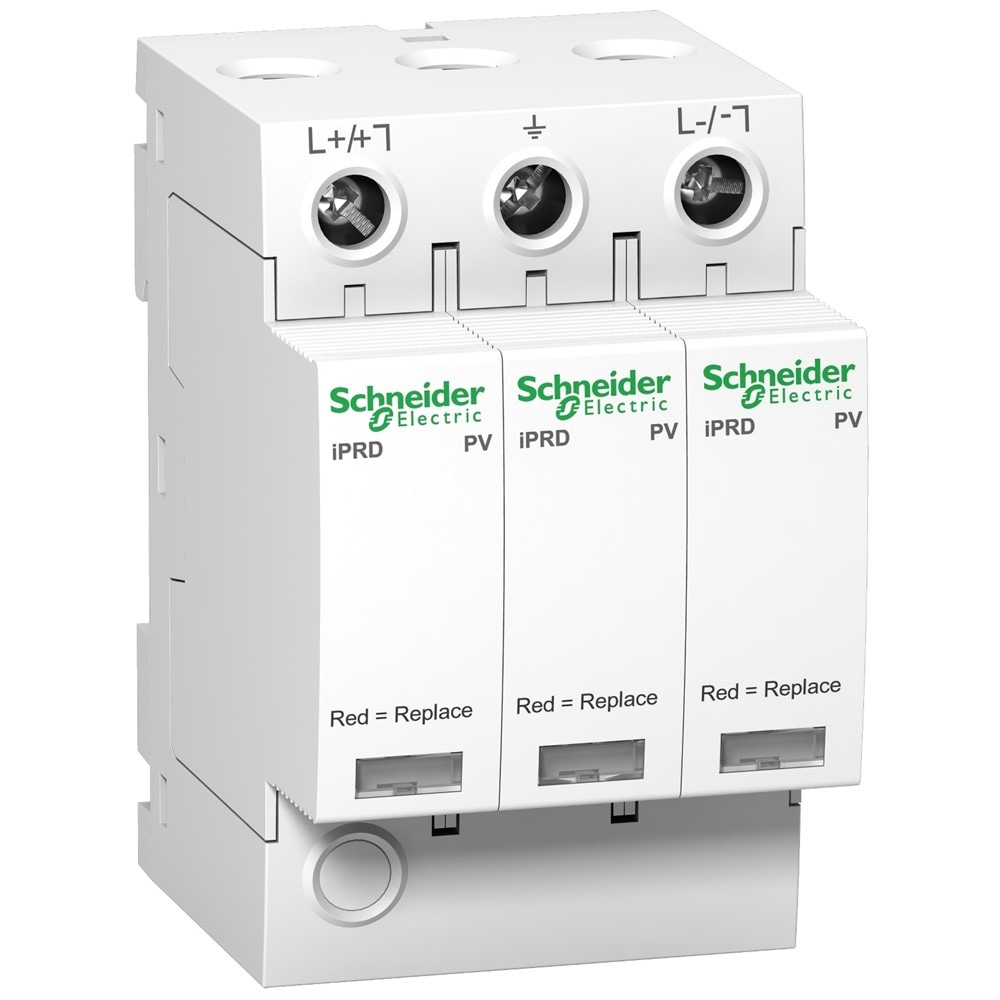

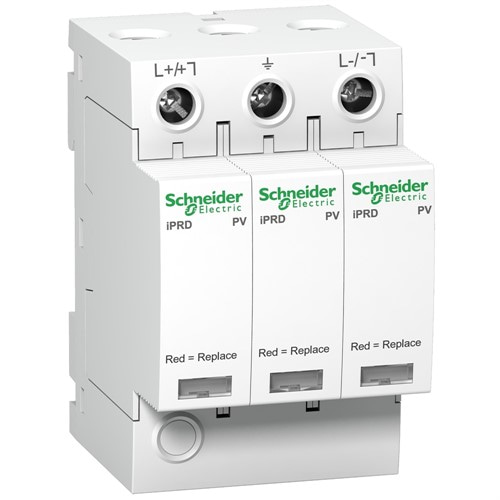

Ограничитель перенапряжения 1000В DC для солнечных панелей, IPRD PV Кл.2 40R Schneider Electric A9L40281

Ограничитель перенапряжения Acti9 iPRD PV-DC используется для защиты фотоэлектрических установок постоянного тока от импульсных скачков напряжения, вызванных атмосферными воздействиями. Модель рассчитана на двухполюсные системы и относится к устройствам класса Type 2. Конструкция предусматривает применение сменных картриджей с возможностью оперативной замены без демонтажа. Максимальный разрядный ток составляет 40 кА, номинальный — 15 кА. Рабочее напряжение — 1000 В DC с допуском ±10%. Предельное остаточное напряжение не превышает 3,9 кВ. Реализована функция дистанционного контроля состояния через сигнальный контакт. Конструкция допускает реверсивное подключение кабелей сверху или снизу. Устройство выполнено в модульном корпусе и монтируется на DIN-рейку. Диапазон рабочих температур от -25°C до +60°C обеспечивает стабильную эксплуатацию. Изделие соответствует требованиям стандартов EN/IEC 61643-31 и UTE C 61740-51.

Особенности:

• Защита от импульсных перенапряжений при воздействии молнии
• Тип 2, максимальный разрядный ток 40 кА
• Сменные картриджи с антивибрационной фиксацией
• Контакт дистанционной сигнализации состояния
• Возможность верхнего и нижнего подключения кабелей
• Соответствие международным стандартам

Технические характеристики:

Серия: Acti9
Модель: iPRD PV-DC
Тип устройства: ПЗИП со сменным картриджем
Количество полюсов: 2P
Тип выхода: сухой контакт
Сигнальный контакт: 1 SD (1 C/O)
Класс защиты: Тип 2
Технология: MOV
Номинальное напряжение Ue: 1000 В DC ±10%
Максимальное напряжение Ucpv: 1000 В DC
Напряжение холостого хода Uoc: 833 В
Номинальный разрядный ток In: 15 кА
Максимальный разрядный ток Imax: 40 кА
Уровень защиты Up: ≤3,9 кВ
Номинальный ток короткого замыкания Iscpv: 200 А
Время срабатывания: ≤25 нс
Тип отключения: встроенный разъединитель
Индикация: белый/красный индикатор
Напряжение сигнальной цепи: 250 В AC
Ток управления: 0,25 А
Монтаж: DIN-рейка
Количество модулей: 3
Клеммы: 2,5–25 мм² (жесткие), 2,5–16 мм² (гибкие)
Момент затяжки: 3,5 Н·м
Длина зачистки: 14 мм
Степень защиты: IP20/IP40
Ударопрочность: IK03
Влажность: 5–95 %
Высота установки: до 2000 м
Рабочая температура: -25…+60 °C
Температура хранения: -40…+85 °C
Вес: 400 г
Цвет: белый (RAL 9003)
Стандарты: EN/IEC 61643-31, UTE C 61740-51
Сертификация: CE
